Støymålestasjon

Nor1545 støymålestasjon er en robust og effektiv løsning for langtids utendørs støymåling. Den er utviklet for miljøstøyovervåking og industrielle applikasjoner, og hjelper deg å samle inn pålitelige data under krevende forhold

Bygget rundt Nor145, en avansert lydnivåmåler, og moderne kommunikasjonsteknologi, sikrer Nor1545 at støymåledata overføres sikkert og stabilt til kontor eller driftssentral for videre analyse og rapportering.

Nor1545 kan brukes som en frittstående støymåleterminal eller administreres sentralt via NorCloud som en del av et større, distribuert overvåkingsnettverk. Dette gjør det mulig å konfigurere, overvåke og gjennomgå flere målepunkter fra ett og samme webgrensesnitt.

For detaljert etterbehandling gir NorReview avansert analyse av støymåledata, inkludert korrelasjon med retningsinformasjon fra Noise Compass og værdata. Denne kombinasjonen gir mer presis kildeidentifisering, tydeligere dokumentasjon og solid myndighetsrapportering.

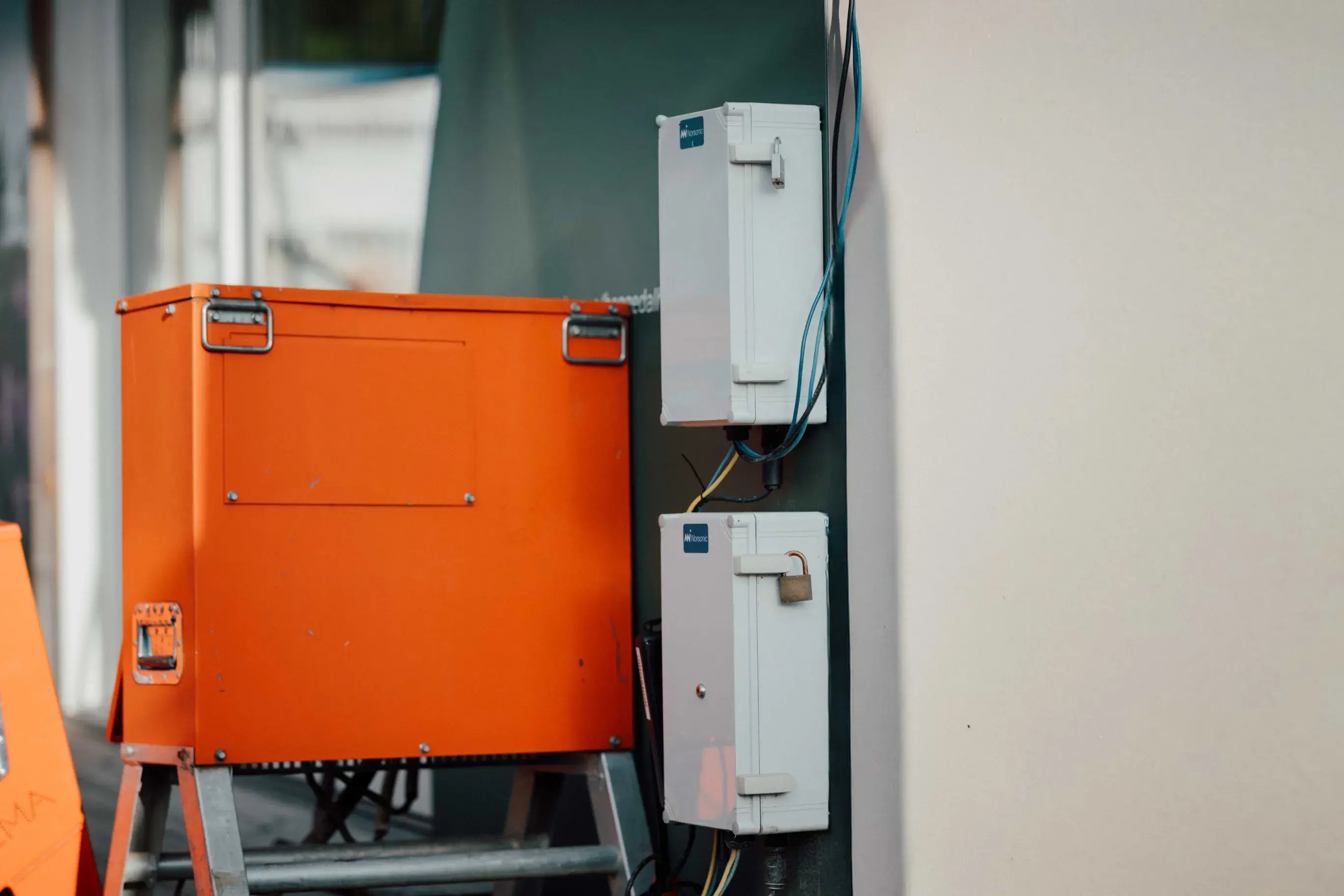

Nor1545-skapet leveres i to konfigurasjoner: Nor1545 og Nor1545/B.

Få et tilbud

Nor1545 – Værbeskyttet skap for Nor145 med nettilkobling

Utviklet for pålitelige faste installasjoner kombinerer denne skapløsningen robust drift med praktisk fleksibilitet i strømforsyningen. Instrumentets interne batteri sikrer fortsatt måling i omtrent 4–7 timer ved strømbrudd, avhengig av modemaktivitet og bruk av mikrofonvarme.

Strømforsyningsalternativer

Når skapet er utstyrt med en 12 V DC‑strømkontakt (opsjon 1), kan en ekstern strømforsyning kobles til. Dette er en fast tilkobling uten automatisk, avbruddsfri omkobling mellom 12 V‑forsyning og nettspenning. Som et alternativ kan en ekstern strømkilde kobles direkte til Nor145s strøminngang, med kabel ført gjennom skapets kabelgjennomføring som normalt brukes til mikrofonkabelen.

Optimalisert montering og signalytelse

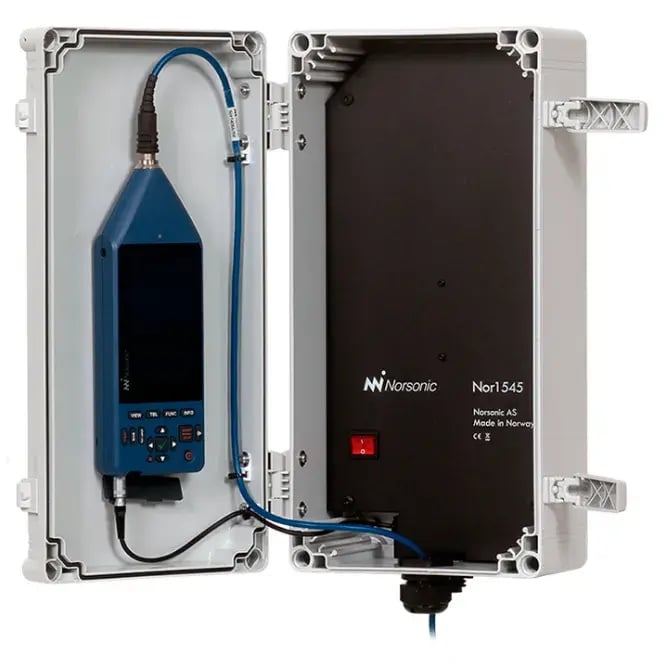

Nor145 monteres på innsiden av skapdøren ved hjelp av en dedikert stativskrue. Denne konfigurasjonen gir svært god LTE/4G‑, WiFi‑ og GPS‑dekning. For avsidesliggende lokasjoner med svakere nettverksdekning kan eksterne antenner (opsjon 4) legges til for ytterligere å forbedre tilkoblingen.

Fleksible installasjonsmuligheter

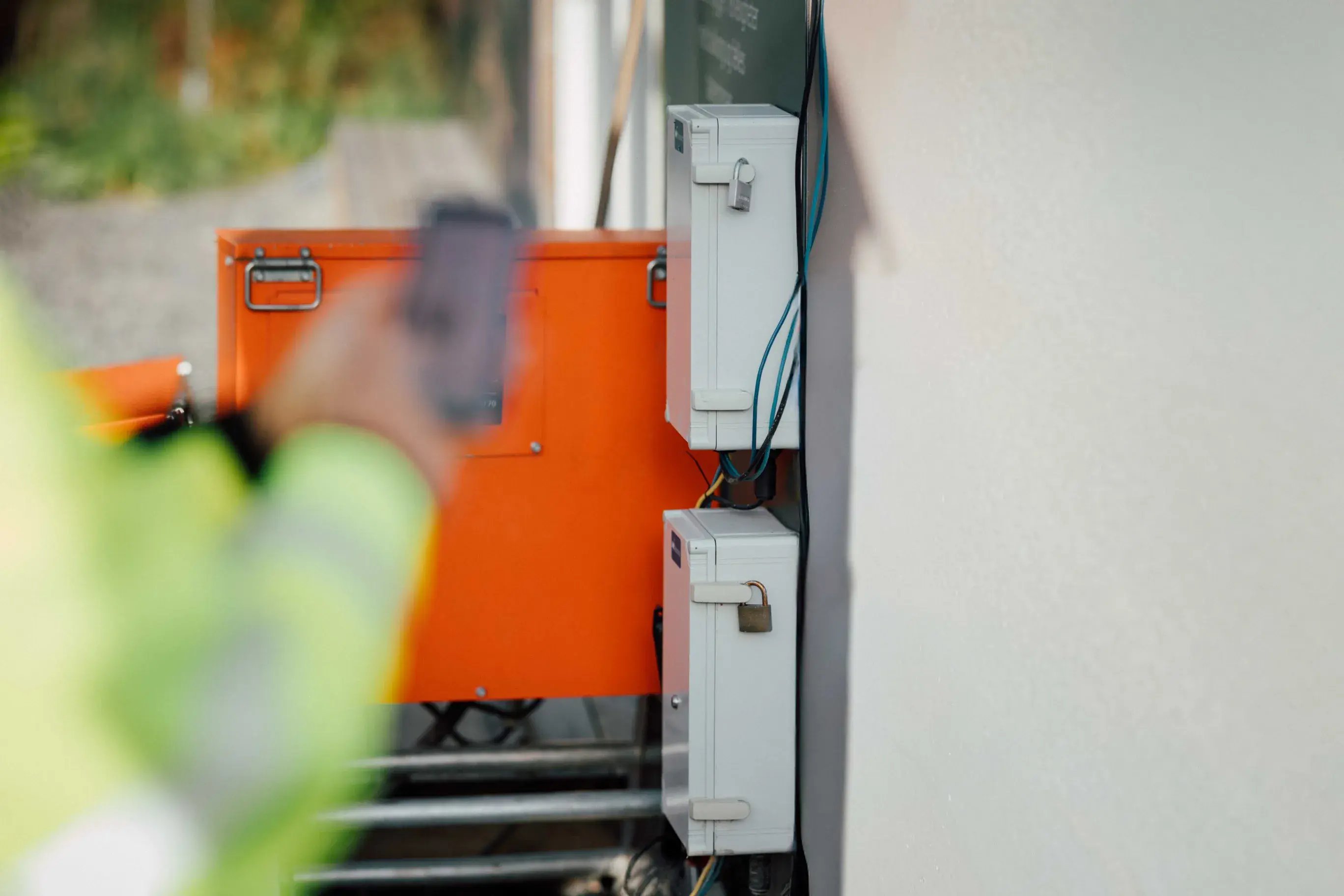

For installasjon kan skapet leveres med mastefester (opsjon 2) eller monteres direkte på vegg med fire skruer, noe som gir en enkel og sikker løsning i et bredt spekter av overvåkingsmiljøer.

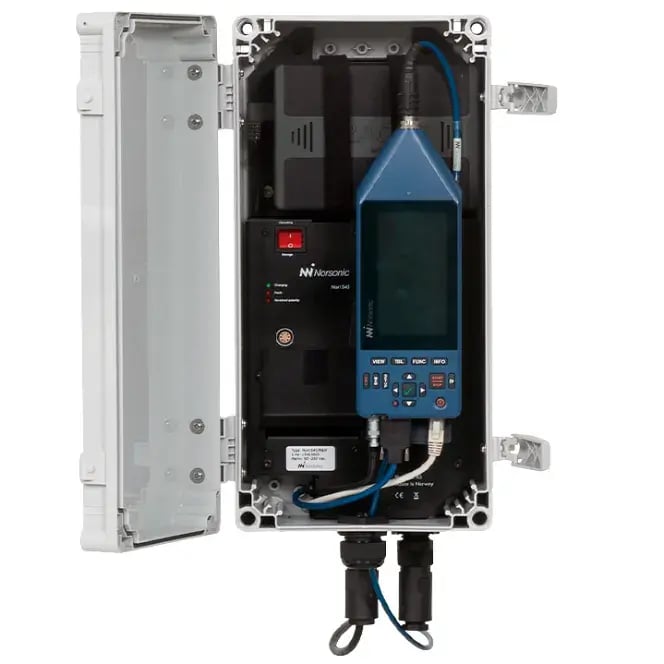

Nor1545/B – Værbeskyttet skap for Nor145 – avanserte applikasjoner

Dette skapet er konstruert for å håndtere flere strømkilder og tilkoblede enheter parallelt, inkludert Noise Compass (Nor1297), værstasjon og digitale I/O‑signaler. Det kan forsynes fra nettspenning, 12 V DC ekstern kilde (for eksempel batteri eller solcellepanel), og kan utstyres med et internt Tracer 22 Ah LiPo‑batteri for utvidet, autonom drift. Strømkildene kan også kombineres for å gi redundans ved kontinuerlig overvåking.

Forlenget autonom drift og lading

Med Tracer‑batteriet Nor344 (ikke inkludert) kan systemet normalt drives i opptil tre døgn uten nettspenning. Når nettspenning er tilgjengelig, lades Tracer‑batteriet automatisk, og det samme gjelder det interne batteriet i Nor145. Et solcellepanel eller annen 12 V DC‑kilde kan kobles direkte til 12 V DC‑tilkoblingsklemmen, eller via den 7‑pinners Binder‑kontakten i bunnen av skapet når opsjon 1 er installert (Pin 1 = pluss, Pin 2 = minus/jord).

Digital I/O for avansert integrasjon

I tillegg tilbyr skapet to konfigurerbare digitale inngangsaksjoner og én digital utgang, som muliggjør integrasjon mot eksterne systemer og hendelsesstyrt styring i avanserte støymålings‑ og overvåkingsløsninger.

Egenskaper

Spesifikasjoner

Nor1545 kit

Nor1545/B kit

Nedlastinger

Egenskaper

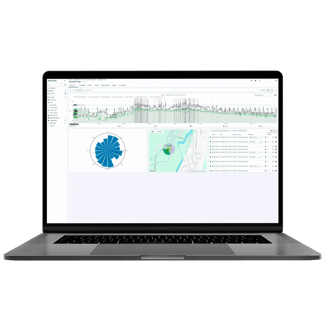

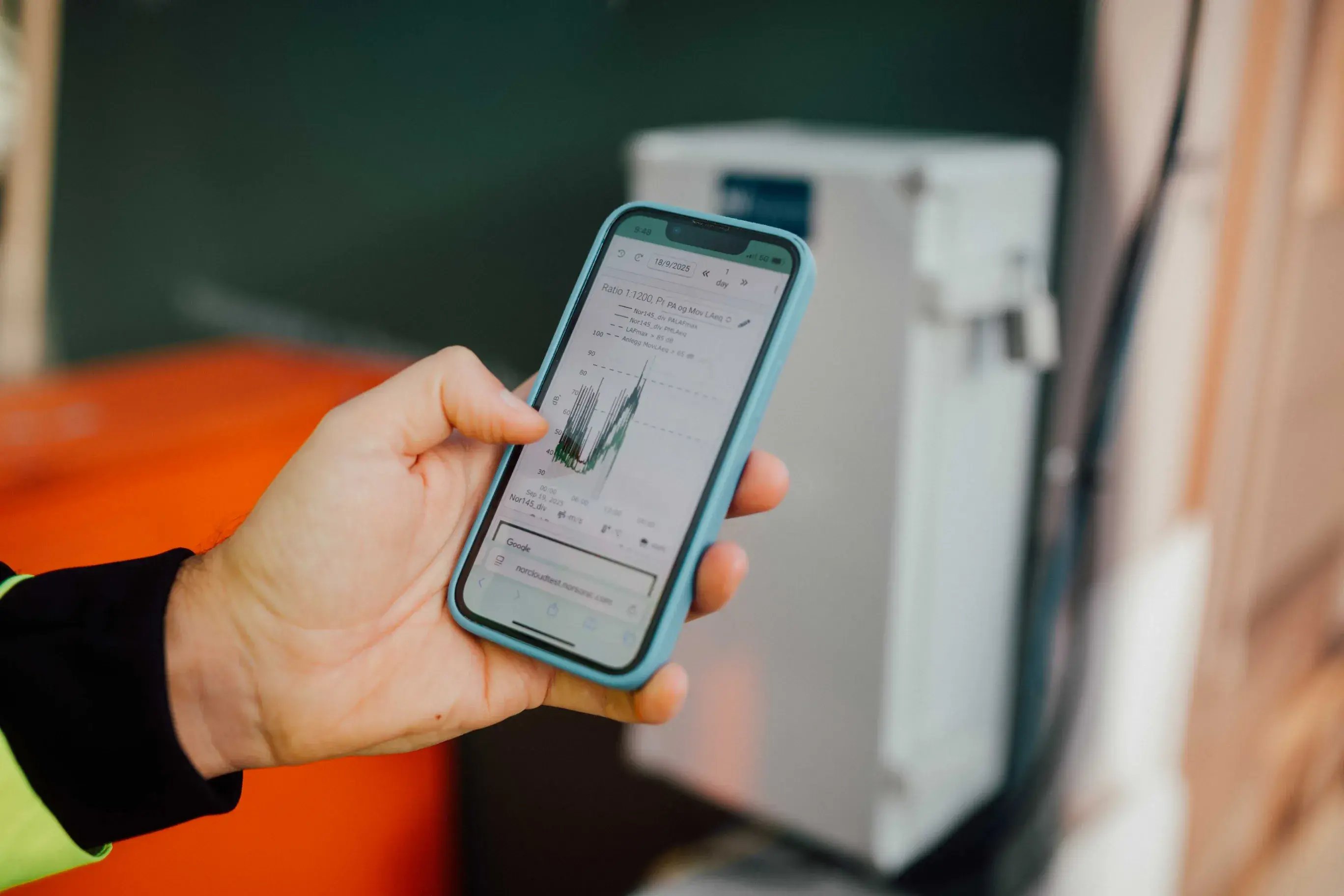

Se og administrer støydataene dine på nett med NorCloud.
Lytt til registrerte hendelser.
Automatisk rapportering.

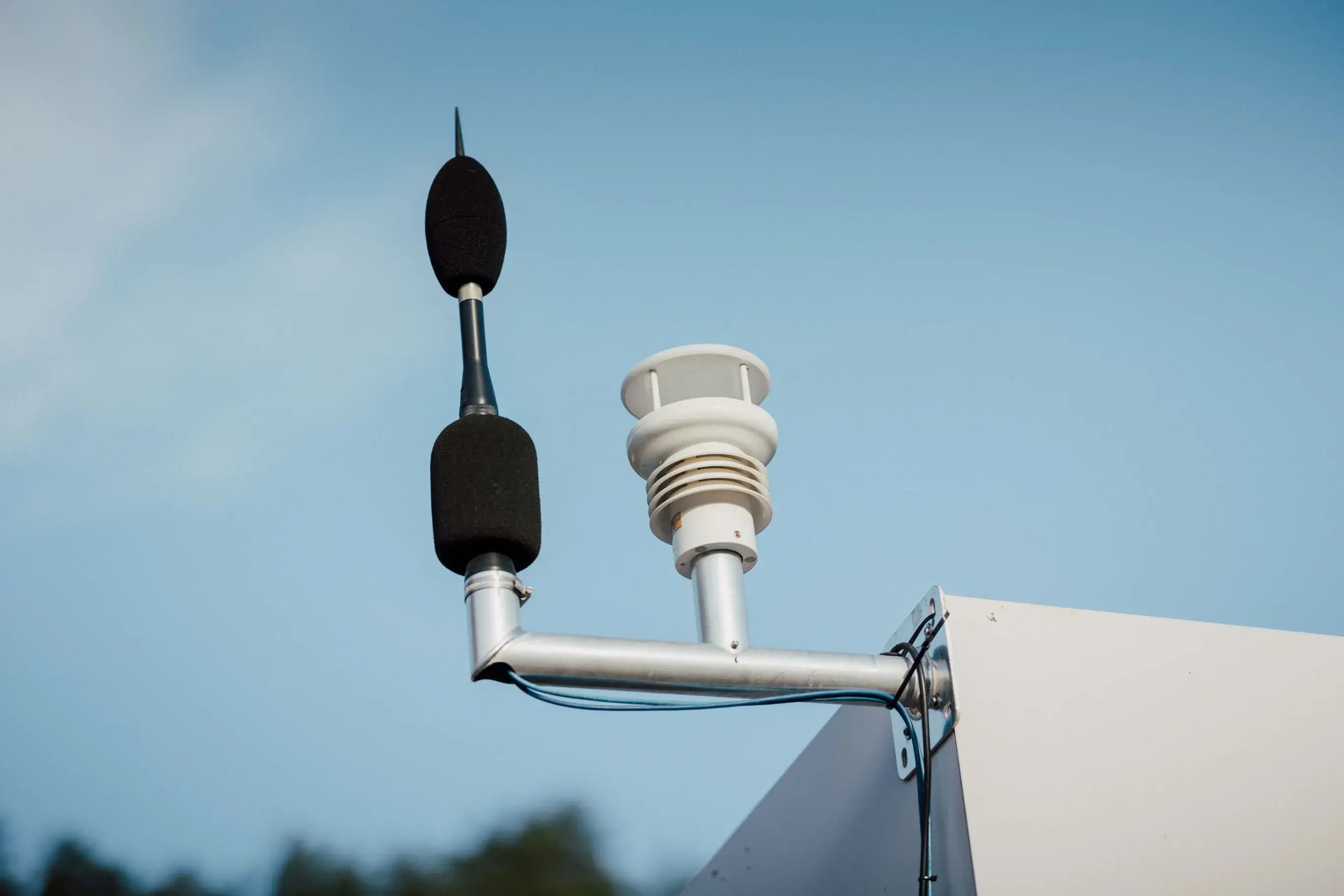

Lokalisering av støykilder ved hjelp av Norsonic Noise Compass.
Støtte for værdata.
Støtte for IP-kamera.
Data lagres lokalt på SD-kort og i NorCloud for full redundans.
Kablet (LAN) eller trådløst (WIFI/UMTS/LTE/3G/4G).
Innebygd GPS.
Motta varsler via e-post eller SMS når satte terskelverdier nås.
Hendelsesutløst opptak av lyd og/eller bilde.
Fem samtidige triggere støttes.
Avbruddsfri veksling mellom nettspenning, ekstern 12 V, solpanel og internt 12 V-batteri.

Spesifikasjoner

Skapkonstruksjon / materiale: Høytrykksstøpt glassfiberarmert plast

Vekt:
Nor1545 (inkludert Nor145): 3,3 kg
Nor1545/B (inkludert internt batteri og Nor145): 5,1 kg

Opsjon 2, sett med mastfester: 650 g
Opsjon 3, sett med bordføtter: 950 g

Størrelse (B x D x H): 200 x 132 x 400 mm

Kapslingsgrad: IP66 (IP67 med ekstra tetningsmasse i kabelgjennomføringen)
Brannklassifisering (kapsling): UL746C 5 inch flame test
Driftstemperatur: –20 til 50 °C
Anbefalt lagringstemperatur: 10 til 30 °C
Temperaturområde for batterilading: 0 til 40 °C

Veggmontering: 4 x M5- eller M6‑skruer i 180 x 380 mm mønster

Elektrisk:
Nett: 88 til 264 Vac (47–63 Hz) / 125–373 VDC
12 V‑inngang: 9–28 VDC
Støtte for solcellepanel
Effektforbruk (typisk): 3,5 W

Nor1545/145-16

Nor145 med følgende opsjoner: Innebygd GPS og støtte for eksternt IP‑kamera, NorCloud, LTE/4G‑modem
Nor1216 utendørsmikrofon med mikrofoninnsats Nor1227
5 m mikrofonkabel
Værbeskyttet skap Nor1545

Inkluderer filtre, triggere og lydfunksjon kun tilgjengelig via NorCloud (ingen bruk som frittstående lydnivåmåler).

Kan monteres direkte på vegg.

Nor1545/145-17

Nor145 med følgende opsjoner: Innebygd GPS og støtte for eksternt IP‑kamera, NorCloud, LTE/4G‑modem
Nor1217 utendørsmikrofon med mikrofoninnsats Nor1239
5 m mikrofonkabel
Værbeskyttet skap Nor1545
