Mikrofoner/Forforsterkere

Nor1209

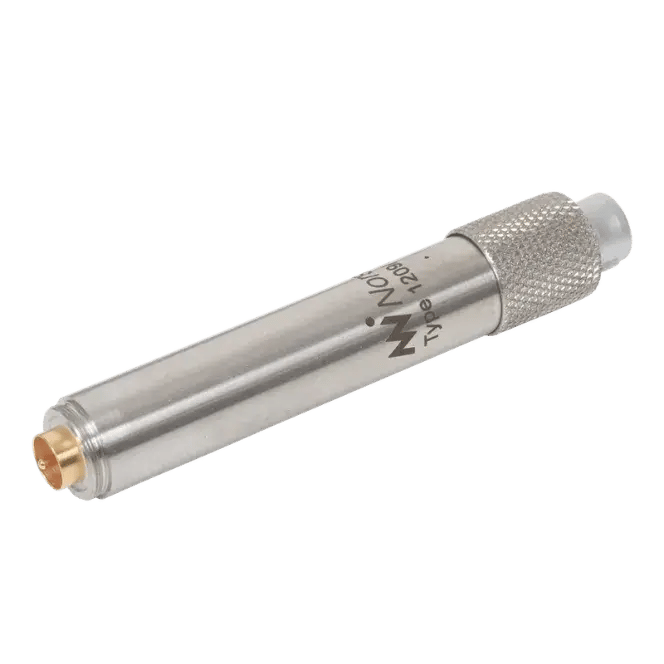

½" mikrofonforforsterker

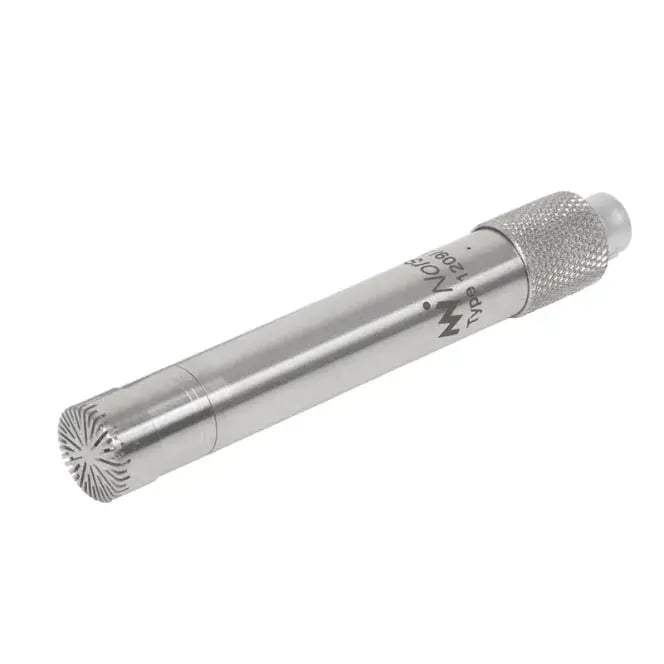

Nor1209 er en ½″ mikrofonforforsterker konstruert for generell bruk sammen med de fleste ½″ kondensatormikrofoner av type WS2 eller LS2 i henhold til IEC 61094‑4: Målemikrofoner – Del 4: Spesifikasjoner for arbeidsstandardmikrofoner.

Mikrofonene kan være forpolariserte eller bruke eksternt tilført polarisasjonsspenning opp til 200 V. Ved bruk av adaptere kan forforsterkeren også benyttes med andre mikrofonstørrelser. Frekvensresponsen dekker området fra under 1 Hz til over 200 kHz.

Få et tilbud

Fleksibel integrasjon med profesjonelle lydmålere

Nor1209‑forforsterkeren er utviklet for fleksibel integrasjon i profesjonelle støymålesystemer. Den kan monteres direkte på en lydnivåmåler som Nor145, eller kobles til instrumentet via en egnet kabel når måleoppsettet krever at mikrofonen plasseres eksternt.

Integrert systemkontroll for pålitelige, sporbare måleresultater

Forforsterkeren er utstyrt med systemkontrollfunksjon. Ved å tilføre et testsignal på en av terminalene kan både mikrofonkapasitans og hele signalkjeden fra mikrofonkapsel til visning på lydnivåmåleren kontrolleres.

Høy inngangsimpedans for nøyaktige, forskriftsmessige støymålinger

Spenningforsterkningen i forforsterkeren er svært nær én, tilsvarende 0 dB. Med en inngangsimpedans på 10 GΩ vil eventuell demping fra last hovedsakelig bestemmes av den lave inngangskapasitansen.

Egenskaper

Spesifikasjoner

Nedlastinger

Egenskaper

Lavt støynivå.
Bredt dynamikkområde.
Bredt frekvensområde.
Lav utgangsimpedans.
System Check funksjon
Stort forsyningsspenningsområde.
Avtakbar forforsterkerkabel.

Spesifikasjoner

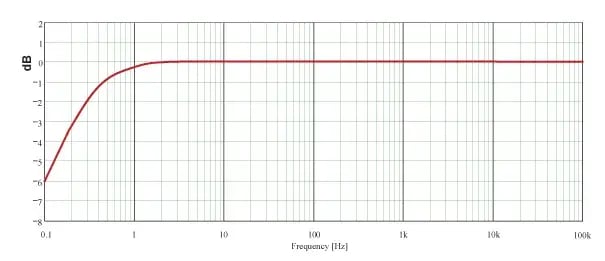

Frekvensrespons (18 pF/småsignal): 20 Hz – 20 kHz: ±0,1 dB

Nor1209_Freq-resp-(605x261px)

Forsterkning: Typ. -0,1 dB (-0,2 med 20 pF)
Inngangsimpedans: 10 GΩ, 1,4 pF
Utgangsimpedans: 50 Ω typisk
Støynivå (20 pF dummy‑mikrofon):
A‑veid: < 2,2 µV (typ. 1,8 µV)
Lineært (20 Hz – 20 kHz): < 6 µV (typ. 3,8 µV)

Strømforsyning:
Enkel: 28 V (1 mA) til 120 V (2,8 mA)
Symmetrisk: ±14 V (1 mA) til ±60 V (2,8 mA)
Maks. utgangsspenning (topp): ±10 til ±50 V (avhenger av forsyning)

Temperaturområde, drift: -25 °C til +70 °C
Relativ fuktighet: 0–90 %

Lengde: 83 mm
Diameter: Hus: 12,7 mm / ring: 14 mm
Vekt: 36 g

EC‑klassifisering: Som for lydnivåmåler Nor140.

Noise Nor1209

Støyevurderinger: Figuren over viser det typiske frekvensspekteret for egenstøyen til forforsterker Nor1209 i tredels oktavbånd for en omformerimpedans på 20 pF. De A‑ og Z‑veide nivåene er også vist. 0 dB tilsvarer 1 μV eller det lydtrykknivået man får når mikrofonen har en følsomhet på 50 mV/Pa. Merk at en reell mikrofon med resistive impedanser vil ha høyere støynivå enn en dummy‑mikrofon med tilsvarende kapasitans.
