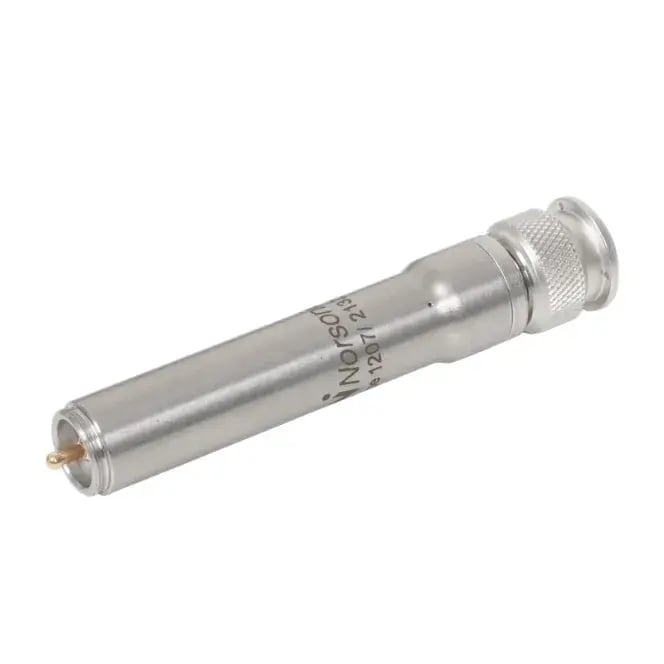

Nor1207

(Data angitt ved 3 mA mate­strøm)

Forforsterkeren skal mates med en konstant strøm i området 3–20 mA.

Utgangsspenningen består av en fast likespenning (omtrent 10 V) pluss den AC‑koplede inngangsspenningen. AC‑utgangssvingen er minimum ±5 V dersom den ikke begrenses av forsyningsspenningen til strømkilden.

Dynamikkområde: > 120 dB

Inngangsimpedans:

• Nor1207/BNC: 20 GΩ, 2,5 pF (typisk)
• Nor1207: 20 GΩ, 18 pF (typisk)

Frekvensrespons ±0,1 dB: 10 Hz – 20 kHz

Typisk demping med mikrofon Nor1228 (18 pF) på grunn av kapasitiv last:

• Nor1207/BNC: 1 dB
• Nor1207: 6 dB

Maksimal lydtrykknivå med mikrofon 50 mV/Pa:
Nor1207: 136 dB
Nor1207/BNC: 131 dB

Utgangsimpedans: 35 Ω typisk

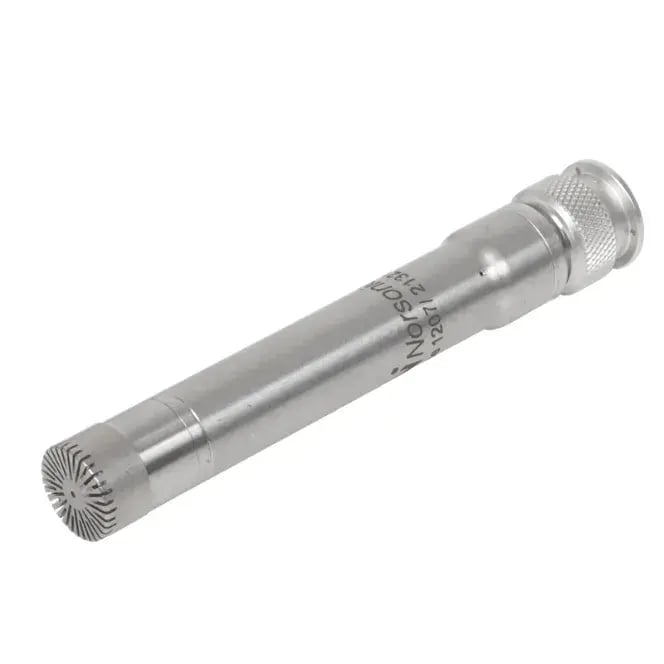

Lengde inkl. mikrofon Nor1228: 96 mm

Diameter:

• Nor1207/BNC: 14,5 mm
• Nor1207: 16 mm

Vekt inkl. mikrofon Nor1228: 50 g

Effektforbruk: 30 mW (avhengig av matet strøm)

EMC‑klassifisering: Som for lydnivåmåler Nor131

Temperaturområde, spesifisert drift: -10 °C til +50 °C
Temperaturområde, lagring: -30 °C til +70 °C
Relativ fuktighet ved lagring og drift: 0–90 % RH

Mikrofonoppvarming: Ingen ekstra oppvarming tilgjengelig

Maksimal kabellengde (100 pF/m) med mikrofon med følsomhet 50 mV/Pa og 18 pF kapasitans (f.eks. Nor1228):
Under 137 dB (ref. 20 µPa): 30 m
Under 130 dB (ref. 20 µPa): 100 m
Under 120 dB (ref. 20 µPa): 300 m

Kontakttype: To versjoner tilgjengelig. Nor1207 med TNC‑kontakt og Nor1207/BNC med BNC‑kontakt.

ICP® er et registrert varemerke for PCB Piezotronics.

Frekvensrespons for Nor1207:

Egenstøy:

Typisk ekvivalent egenstøy (nivå med en mikrofon med følsomhet 50 mV/Pa og 18 pF kapasitans ref. 20 µPa, f.eks. Nor1228): 2 µV A-veid (12 dB, maks. 15 dB); 2,2 µV C-veid (13 dB).
