Nor1292

3-akset geofon

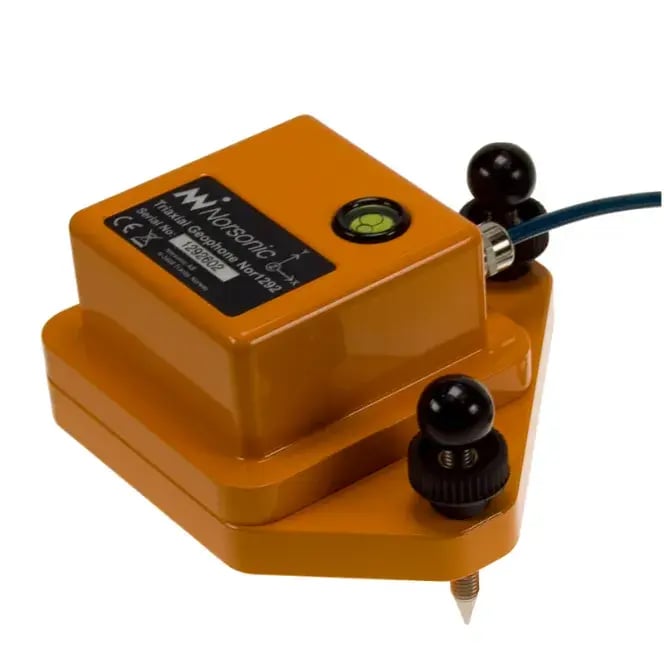

Nor1292 3-akset geofon er en følsom sensor for måling av vibrasjonshastighet, basert på en robust geofonkonstruksjon som har vært benyttet av seismologer og geofysikere i flere tiår. Et av de viktigste bruksområdene er måling av vibrasjoner i bygninger.

Frekvensresponsen er i praksis flat fra resonansfrekvensen på 4,5 Hz og opp til minst 500 Hz. Ved bruk av frekvenskompensasjon tilgjengelig i enkelte Norsonic-instrumenter, som vibrasjonsmålerne Nor133 og Nor136, kan det anvendelige frekvensområdet utvides ned til 1 Hz. Dette gjelder også når signalet måles som en funksjon av frekvens, for eksempel i 1/3-oktavbånd, hvor frekvenskorreksjon kan benyttes.

Sensoren er en passiv enhet og krever ingen strømforsyning for drift.

Geofonen Nor1292 kobles direkte til inngangskontakten på den sekskanals vibrasjonsmåleren Nor136. Den vil da være tilkoblet kanal 1, 2 og 3. En annen geofon kan kobles til kanal 4, 5 og 6 på samme Nor136-instrument ved hjelp av en adapter. Ved bruk av adaptere kan enheten også kobles til den triaxiale vibrasjonsanalysatoren Nor133.

Enheten kan også brukes sammen med en egnet lydnivåmåler, som lydanalysatoren Nor140. Med et enkanalsinstrument kan da kun én måleretning måles om gangen.

Få et tilbud

Spesifikasjoner

Standarder

Nedlastinger

Spesifikasjoner

Funksjon: Måler vibrasjoner i tre ortogonale retninger; to horisontale og én vertikal, merket x, y og z.

Følsomhet: 26 Vs/m (eller 26 mV/mm/s) – individuelt kalibrert.

Temperaturfølsomhet: Mindre enn ±0,02 % per °C.

Utgangsimpedans: 312 ohm (nominell).

Resonansfrekvens: 4,5 Hz – dempningsfaktor 0,7.

Frekvensområde: 1 Hz – 500 Hz med frekvenskompensasjon (individuelt kalibrert).

Isolasjon mellom signalterminaler og kapsling: Min. 10 MΩ (maks. 100 V).

Kabellengde: 3 m.

Kontakt: 7-polet Lemo type 1B, hann.

Temperaturområde: -40 til +70 °C (drift og lagring).

Fuktighetsområde: Ikke-kondenserende.

Miljøbeskyttelse: IP66 (med unntak av kontakten).

Vekt: 2,5 kg.

Størrelse: 14 cm x 14 cm x 9,5 cm (b x d x h).

Garanti: 3 år.

Standarder

EN 55032:2015/A11+A1:2020
EN 55035:2017/A11:2020

Nedlastinger

Certificates

Declaration of Conformity

pdf

16.10.24

64.63kb Download
