Nor1297

Noise Compass

Støyovervåking med støykompass

Hvorfor velge Nor1297 Noise Compass?

Mål lydtrykknivå som vanlig.
Identifiser automatisk retningen til den dominerende støykilden på stedet.
Reduser behovet for manuell lytting og subjektiv vurdering – spar tid og øk konsistensen..
Beregn pålitelige fordelingstall for lydnivå over hele området for dokumentasjon og myndighetsrapportering

Få et tilbud

Fra registrerte støytopphendelser til pålitelig støyvurdering

Norsonic var blant de første som integrerte lydopptak av støytopphendelser direkte i en lydnivåmåler. Dette gjorde det betydelig enklere å identifisere enkeltstående hendelser og avgjøre om de skal ekskluderes fra den samlede støyvurderingen. Samtidig er det fortsatt tidkrevende og subjektivt for støykonsulenter, miljøingeniører og tilsynsmyndigheter å lytte manuelt gjennom store mengder opptak.

Effektiv analyse av retningsbestemt støy

Den tredimensjonale Nor1297 Noise Compass effektiviserer vurderingsarbeidet ved å hjelpe deg å avgjøre, med høy sikkerhet, om en støykilde skal inngå i den totale beregningen – kun ved å identifisere retningen lyden kommer fra. Prinsippet for lydlokalisering er basert på tidsforskjellen i ankomst (TDOA) mellom signalene fra mikrofonene som er integrert i instrumentet.

Integrert med Norsonic‑instrumenter og NorCloud

Kombinert med Norsonic støymålere og NorCloud gir Nor1297 en tredimensjonal vektor som peker direkte mot den dominerende støykilden. Dette gir mer objektive og repeterbare støyvurderinger og tydeligere dokumentasjon overfor myndigheter.

Systemet kan også brukes offline, der måledata lagres på instrumentets SD‑kort for senere analyse i NorReview. Dette muliggjør fleksible arbeidsflyter i felt og detaljert etterbehandling på kontoret – uten å kompromisse datakvalitet eller sporbarhet.

Hvorfor velge Noise Compass?

Mål lydtrykk som vanlig

Bruk en Norsonic lydnivåmåler eller støyovervåkningsstasjon for å måle lydtrykknivå på målepunktet, i tråd med etablerte rutiner i organisasjonen din.

Legg til deteksjon av dominerende støykilde

Utvid oppsettet med Noise Compass og mål retningen til den dominerende støykilden – i alle tre dimensjoner.

Unngå manuell lytting – spar tid i vurderingsarbeidet

Med Noise Compass kan du definere et interesseområde og automatisk merke og filtrere bort støykilder utenfor dette området. Typiske eksterne bidrag, som nærliggende jernbane eller forbipasserende fly, kan identifiseres kun basert på retning. Dette reduserer behovet for å lytte gjennom opptak og korter ned tiden brukt på vurdering.

Beregn lydnivå basert på din lokaldefinisjon

Støy som ankommer fra retninger utenfor den definerte anleggssgrensen kan automatisk flagges og ekskluderes fra beregningen. Resultatet blir Leq‑ eller Lden‑verdier basert utelukkende på støykilder som tilhører din virksomhet, noe som gir tydeligere dokumentasjon og bedre grunnlag for myndighetsrapportering.

Egenskaper

Spesifikasjoner

Nedlastinger

Egenskaper

Støyen forbehandles med A-filtre.
Noise Compass leverer data ti ganger per sekund.
Retningsdata blir eksponentielt glattet over tid for å gi en høypresis indikasjon av retning.
Noise Compass håndterer også impulslyd ned til 10 ms varighet .
En kvalitetsindikator bidrar til å unngå feildeteksjon.
Et array bestående av 8 MEMS-mikrofoner muliggjør full 3D-deteksjon av lydens innfallsvinkel.
Enheten får strøm og sender data til Nor145 og Nor150 via én enkelt Ethernet-kabel.
Enheten er fullt værbeskyttet for krevende utendørs overvåking.

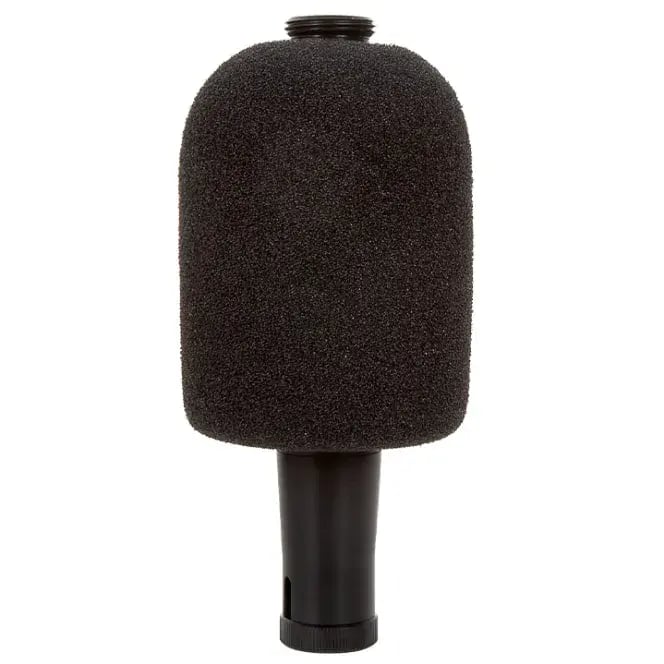

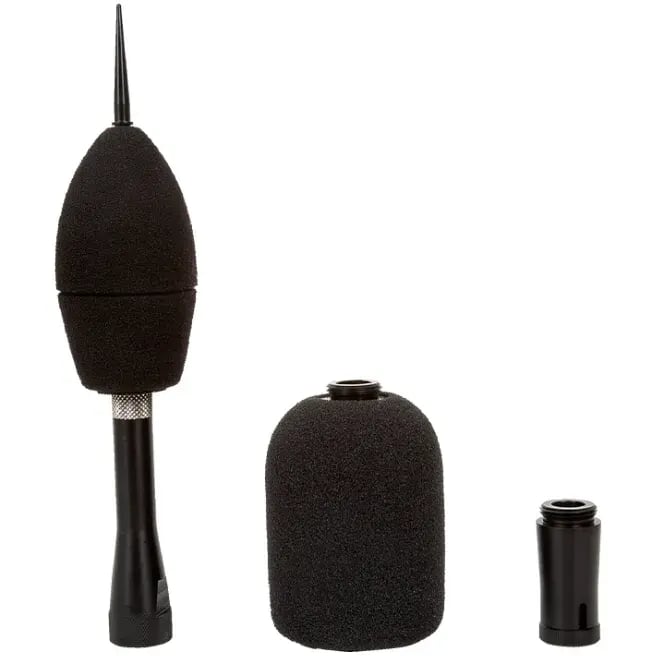

Passer alle eksisterende utendørsmikrofoner. Noise Compass monteres enkelt under mikrofonenheten.

Spesifikasjoner

Horisontal vinkelområde: 0 til 360 grader
Vertikal vinkelområde: –90 til 90 grader
Lydtrykknivåområde: 40 til 123 dB SPL ref. 20 µPa
Driftsforhold: Fritt felt

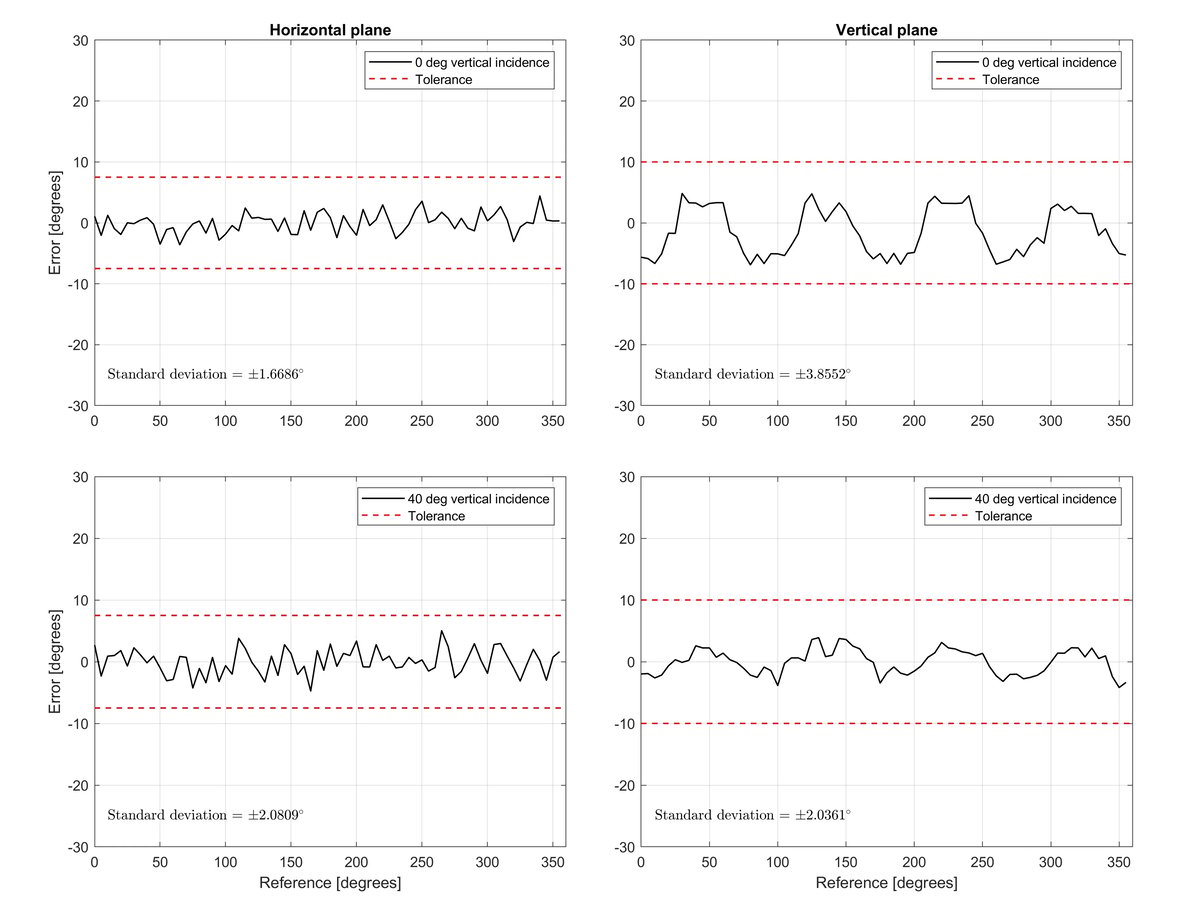

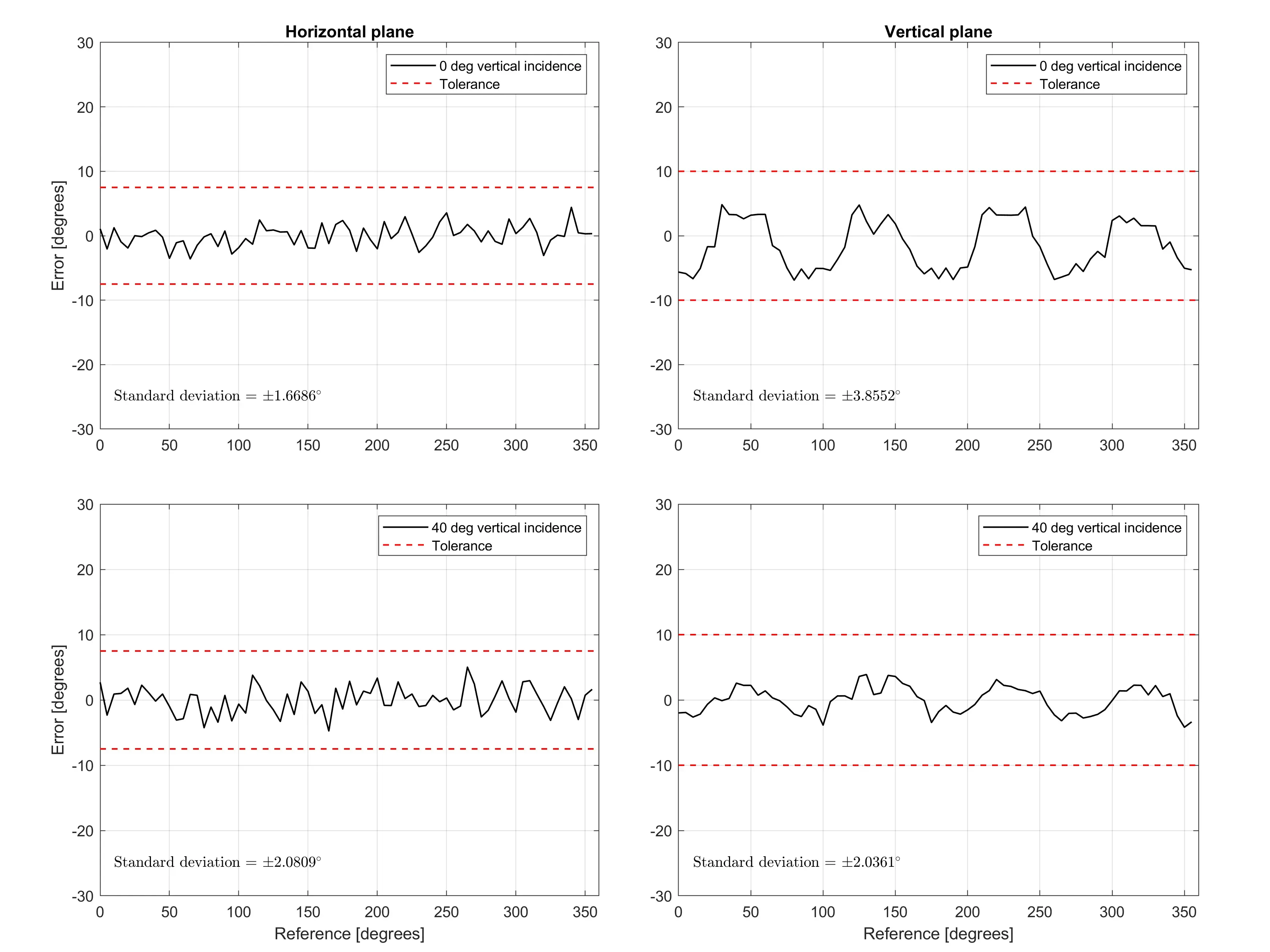

Horisontal nøyaktighet: ± 7,5° , std. avvik typ. 2,0°
Vertikal nøyaktighet: ± 10° , std. avvik typ. 4,0°
Kalibrering: Fabrikkalibrert med sertifikat
Måleprinsipp: Multikorrelasjon
Tidsoppløsning: 100 ms
Filtrering: A-veiet
Tidsmidling: Eksponentiell tidsvekt og maks. 10 ms
nstrumentkompatibilitet: Nor145 og Nor150
Programvarekompatibilitet: NorCloud og NorReview
Montering: Kompatibel med Nor1216 og Nor1217
beskyttelsesklasse: IP55
Tilkobling: Ethernet 100 Mbps
Strømforsyning: 5 V til 15 V passiv Power over Ethernet
