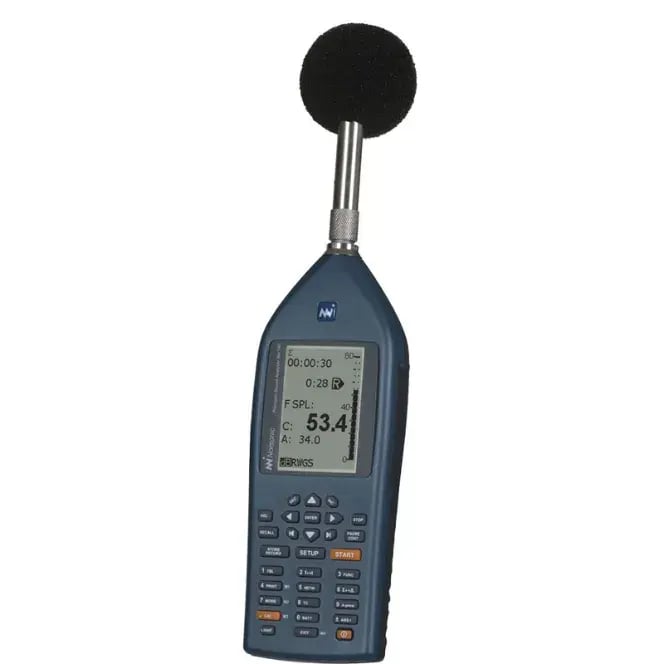

Nor140 Sound level meter with windscreen

Lydnivåmåler

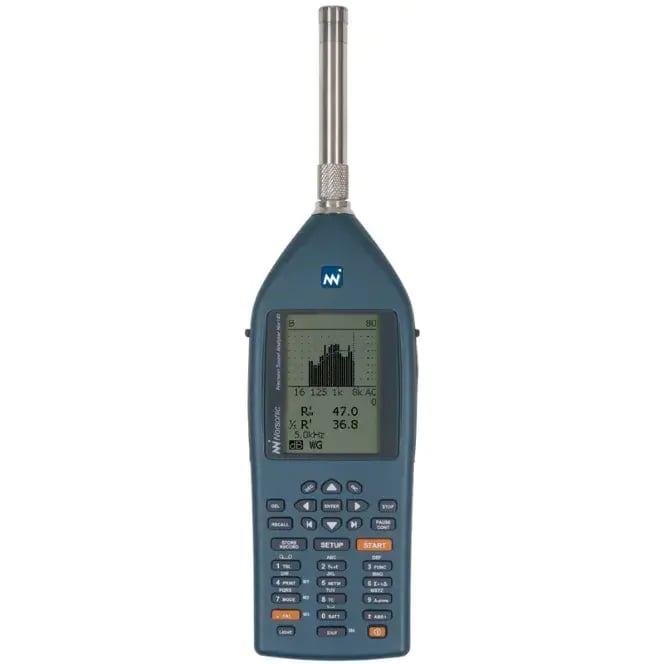

Nor140

Lydmåler

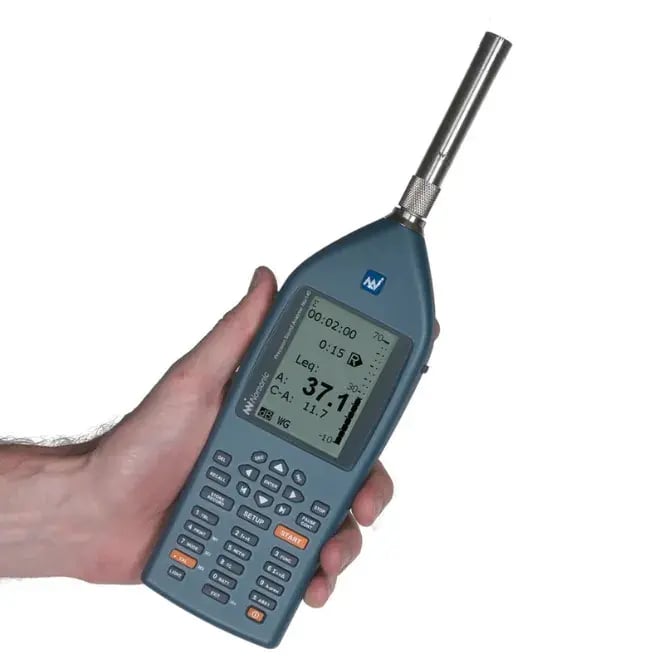

Nor140 er en presis håndholdt lydmåler utviklet for krevende akustiske fagmiljøer. Instrumentet fungerer som et allsidig verktøy for nær sagt alle lyd- og støyapplikasjoner, og kombinerer sanntidsanalyse og lydopptak i ett av de mest kompakte instrumentene i sin klasse.

Nor140 er utviklet for daglig feltbruk, med intuitiv betjening, praktisk håndtering i alle målesituasjoner og en konstruksjon som er pålitelig, robust, lett og enkel å håndtere.

Få et tilbud

Bygningsakustikk
Utendørs støy
Arbeidsmiljø

Etterklangtidsmåling
Identifisere kilder
Produkt utvikling

Lydopptak
Kvalitetskontroll
Støykartlegging

Lydeffekt
Taletydelighet – STIPA

Egenskaper

Standards

Spesifikasjoner

Opsjoner

Nedlastinger

Egenskaper

Laget i henhold til alle relevante IEC og ANSI klasse 1 spesifikasjoner.
Lydopptak på et utbyttbart SD minnekort.
Nivå vs. tid med multispektrum (mange frekvensmålinger etter hverandre) fra 5 millisekunders oppløsning.
Parallel måling av SPL, Leq, Lmin, Lmax, LE, Lpeak og 8 statistiske verdier.
Måling av A-veide nivåer samtidig med enten C- eller Z-veide nivåer.
Parallel F, S eller I tidskonstanter.
Frekvensanalyse i 1/1 – eller 1/3-oktav bånd i området 0.4 Hz – 20 kHz.
8000 linjers FFT analyse med 1.46Hz linjeoppløsning.
120 dB dynamisk område som gir et område som dekker alle nivåer fra mikrofonens egenstøy på 15 dBA til maksimum SPL på 137 dBA (140dB peak).
Pause/Continue funksjon med 10 sekunders sletting av uønsket støy.
Manuell eller automatisk lagring av resultater med automatisk start av ny måling og synkronisering med klokka.
Bygningsakustikk i henhold til ISO 10052, ISO 140, ISO 717 og ISO 16283 som viser lydreduksjonsindekser på skjermen direkte.
Innebygget støygenerator.
Etterklangtidsmålinger.

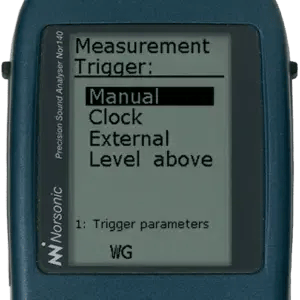

Avanserte triggefunksjoner for start av måling.
Brukerdefinert tabell.

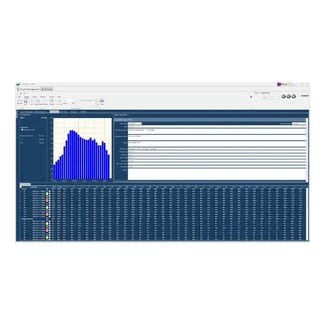

Forberedt for bruk mot Nor850

Standards

ISO 354
ISO 717-1, ISO 717-2
ISO 1996-1, ISO 1996-2
ISO 3382-2
ISO 3746
ISO 10052
ISO 10140-2, ISO 10140-3, ISO 10140-4
ISO 16032
ISO 16283-1, ISO 16283-2, ISO 16283-3
IEC 61260-1, IEC 61260-2, IEC 61260-3
IEC 61672-1, IEC 61672-2, IEC 61672-3
EN 61010-1
ANSI S1.4, ANSI S1.11
DIN 45657, DIN 4109-4, DIN 4109-11:2010-05, TA-Lärm
NS 4814, NS 4815, NS 8172
BS EN ISO 16283-1, BS EN ISO 16283-2, BS EN ISO 16283-3
SS 25267
SIA 181

Spesifikasjoner

Analoge innganger

Antall kanaler: 1

Inngangskontakt: 7‑pins LEMO for Norsonic mikrofonssystemer.

Mikrofon: Nor1225, 1/2", frittfelt, 50 mV/Pa.

Forforsterker: Nor1209 (normal) eller IEPE‑type, valgbart i meny.

Forsyningsspenning for forforsterker: ±15 V, maks 3 mA

Polarisasjonsspenning: 0 V eller 200 V, valgbart.

Maksimalt inngangssignal: ±11 V peak

Forforsterker IEPE®:

Forsyningsstrøm: 4 mA
Forsyningsspenning: 24 V
Inngangsimpedans: >100 kΩ, <650 pF

Måleområde

Måleområde: 0,3 µV – 7 Vrms (10 Vpeak) i ett område, tilsvarende –10 dB til 137 dB (140 dB peak) med mikrofonfølsomhet 50 mV/Pa. Opsjon 18 flytter måleområdet opp til 147 dB (150 dB peak) ved å redusere mikrofonfølsomheten.

Høypassfilter

Inngangsseksjonen er utstyrt med et analogt høypassfilter som reduserer støy fra vind og andre kilder med frekvenser under måleområdet. Filteret aktiveres når det begrensede frekvensområdet (> 6,3 Hz) velges. Filtertype: 3. ordens høypassfilter (–3 dB ved 3,4 Hz, Butterworth-karakteristikk).

Analog-til-digital-konvertering

Det analoge inngangssignalet konverteres til et digitalt signal av en flerområde sigma‑delta‑omformer med effektiv samplingsfrekvens på 48 kHz. Anti‑alias‑filteret er en kombinasjon av analogt og digitalt filter.

Frekvensvektinger

Samtidig måling med A‑ og C‑veiing eller A‑ og Z‑veiing. Nivåer i 1/1‑ eller 1/3‑oktavbånd kan måles parallelt dersom tilhørende opsjoner er installert.

1/1‑oktavfiltre: 0,5–16 000 Hz, klasse 1, digitale IIR‑filtre, base‑10‑system (IEC 61260) og ANSI S1.11‑2004 klasse 1.

1/3‑oktavfiltre: 0,4–20 000 Hz, klasse 1, digitale IIR‑filtre, base‑10‑system (IEC 61260) og ANSI S1.11‑2004 klasse 1.

Detektortype

Detektortype: Digital sann kvadratmiddeldeteksjon (RMS), oppløsning 0,1 dB, som kan økes til 0,01 dB for viste nivåer i området –9,99 til 99,99 dB.

Crestfaktor: Kun begrenset av signalets toppverdi.

Samtidig måling av følgende funksjoner: SPL, Lmax, Lmin, Leq, LE, Lpeak, LN, LeqI, LEI og LTMax5.

Indikasjonsområde

Kalibreringen av instrumentet tillater bruk av mikrofoner med følsomhet i området –84 dB til +15,9 dB relativt 1 V/Pa. Tilsvarende visningsområde for lydnivå er –50 dB til +180 dB.

Egenstøynivåer

Egenstøyen er målt med kalibreringsnivå satt til –26,0 dB, tilsvarende en mikrofonfølsomhet på 50 mV/Pa. For spenningsinngang tilsvarer nivå 0 dB da 1 µV. Typiske verdier for egenstøy ligger ca. 5 dB lavere enn oppgitte maksimumsverdier.

Støy målt med 18 pF mikrofondummy og mikrofonforforsterker Nor1209, middelverdi over 30 s måletid:

A‑veid: 13 dB
C‑veid: 15 dB
Z‑veid: 25 dB
1/3‑oktav 6,3 Hz – 250 Hz: 10 dB
1/3‑oktav 315 Hz – 20 kHz: 5 dB

Støy målt med Nor1225 mikrofon og forforsterker Nor1209, middelverdi over 30 s måletid:

A‑veid: 18 dB
C‑veid: 22 dB
Z‑veid: 30 dB
1/3‑oktav 6,3 Hz – 250 Hz: 15 dB
1/3‑oktav 315 Hz – 20 kHz: 10 dB

Strømforsyning

Batterier: 4 stk. IEC LR6 (AA‑størrelse).

Typisk batterilevetid: inntil 8 timer.

Ekstern DC‑forsyning: 11–16 V. Effektforbruk ca. 1,2 W, avhengig av valgt driftsmodus. Netteadapter Nor340 anbefales brukt sammen med instrumentet.

Hvis ekstern forsyning faller under 9 V, vil instrumentet benytte interne batterier dersom disse er tilgjengelige. Dersom instrumentet slår seg av på grunn av strømtap, vil det automatisk slå seg på igjen og gjenoppta normal drift når ekstern DC‑forsyning kobles til på nytt.

Display

Displayet er et monokromt, transreflektivt grafisk LCD med 160 × 240 piksler (B × H) og automatisk temperaturkompensasjon for kontrast og innsynsvinkel. Ved å trykke på lysknappen aktiveres bakgrunnsbelysningen; lyset slås automatisk av to minutter etter siste tastetrykk. Stolpediagrammet (bargraph) dekker 80 dB og kan forskyves i trinn på 10 dB for å dekke hele måleområdet.

Signalgenerator utgang

Maks utgangsspenning: ±10 V

Utgangsimpedans: <100 Ω. Utgangen er kortslutningssikker mot GND og kan levere mer enn 3 mA.

Forsterkningsnøyaktighet ved 1 kHz: ±0,2 dB

Frekvensrespons ift. 1 kHz: ±0,5 dB for 20 Hz < f < 20 kHz

AC‑utgang: 3,5 mm stereo jack. Begge kanaler har identiske signaler drevet av to separate forsterkere. Lastimpedans skal være 16 Ω eller høyere. Utgangsspenningen genereres av 48 kHz DAC basert på data fra DSP. Full skala på stolpediagrammet tilsvarer 100 mV.

Utgangsimpedans: <10 Ω, AC‑koblet med 100 µF.

Forsterkningsnøyaktighet ved 1 kHz: ±0,2 dB

Frekvensrespons ift. 1 kHz: ±0,5 dB for 20 Hz < f < 20 kHz

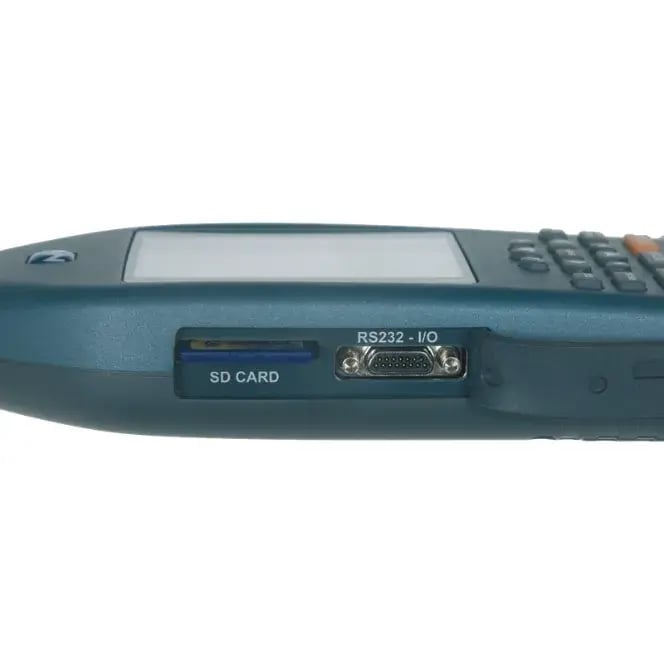

USB‑grensesnitt: USB 2.0, kontakt type B

Seriell I/O‑port: RS‑232, 9600–115200 baud

Digitale innganger: 3

Digitale utganger: 4

Datalagring

SD‑minnekort

Instrumentet kan bruke SD‑minnekort for lagring av oppsett, lydopptak og måleresultater. SD‑minnekort følger med ved levering.

Datalagring

Måledata lagres enten i lydnivåmålerens interne minne eller på SD‑minnekortet. Det interne minnet er av «flash»-type og beholder informasjonen uten batterispenning. Omtrent 25 MB er tilgjengelig for datalagring.

Miljøbetingelser

Miljøbetingelser for drift

Temperatur: –10 °C til +50 °C
Relativ luftfuktighet: 5 % til 90 % RH, duggpunkt under 40 °C
Lufttrykk: 85 kPa til 108 kPa

Miljøbetingelser for lagring

Temperatur: –30 °C til +60 °C
Relativ luftfuktighet: 5 % til 90 % RH, duggpunkt under 40 °C
Lufttrykk: 50 kPa til 108 kPa

Dimensjoner

Dybde: 30 mm
Vekt: 75 mm
Vekt inkl. batterier: 410 g
Lengde, eksl. mikrofon/forforsterker: 210 mm
Lengde, inkl. mikrofon/forforsterker: 292 mm

Opsjoner

Nor140 kan utvides med et stort antall opsjoner. som gir deg muligheten til å skreddsy instrumentet etter dine behov.

Opsjoner kan bestilles og installeres når som helst ved kun å legge inn noe koder i instrumentet.

Opsjonspakker:

Nor140/IH
Nor140 basispakke (f.eks. for arbeidsmiljø) inneholder opsjonene: 4, 5, 6.

Nor140/ENV
Nor140 Advanced Level pakke (f.eks. for miljøstøy), inneholder opsjonene: 1, 3, 4, 5, 6, 7, 8, 14, 16.

Nor140/BA
Nor140 Advanced Building Acoustics pakke med on board rating, inneholder opsjonene: 1, 3, 6, 7, 9, 10, 11, 12.

Nor140/Cons
Inneholder opsjonene: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16.

Nor140/AT
Audiometer kalibrering pakke, inneholder opsjonene: 1, 3 og 17.

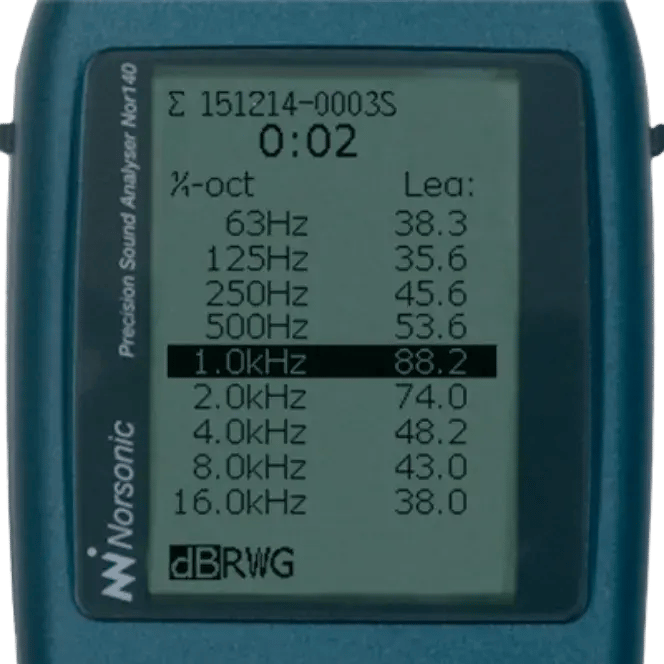

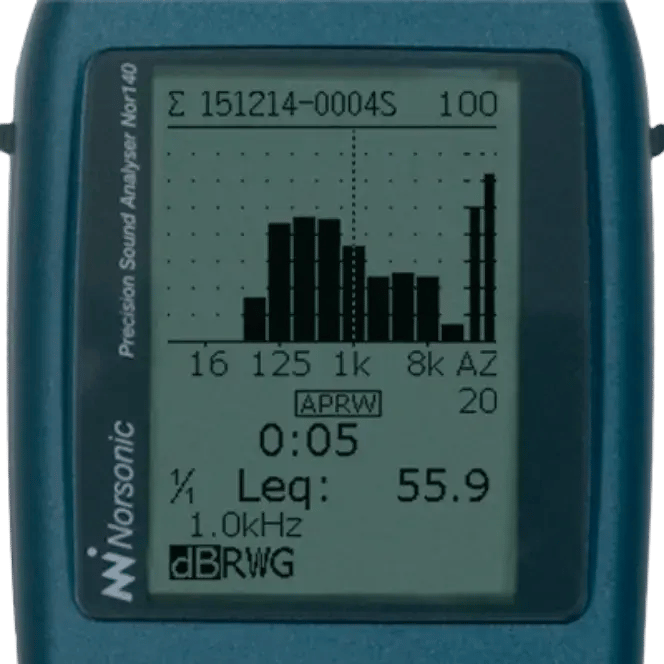

Opsjon 1: 1/1-oktav sanntidsfilter

Parallell 1/1-oktav sanntidsfilter som dekker frekvensområdet 0,5 Hz – 16 kHz.
For å lette lesbarheten, kan området begrenses til 8Hz – 16 kHz.
Alle filterene tilfredsstiller IEC 61260 klasse 1 digital IIR base 10-kravene.
120 dB måleområde også for filterbåndene.
Resultatene presenteres både grafisk og numerisk.
Alle nivåer kan vises A-veid i de forskjellige displayer (både grafisk og numerisk).

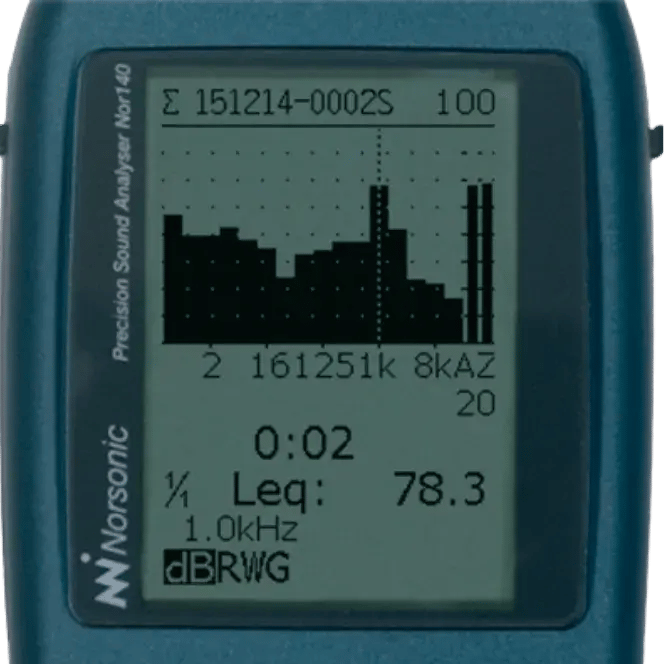

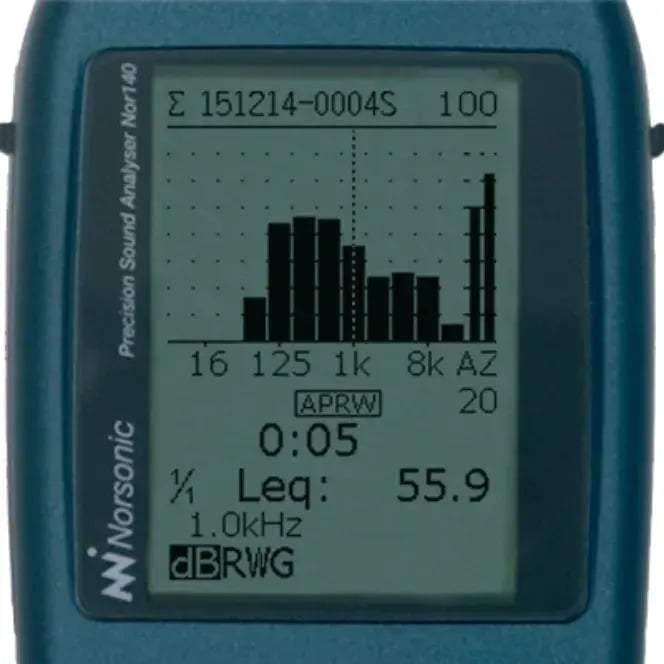

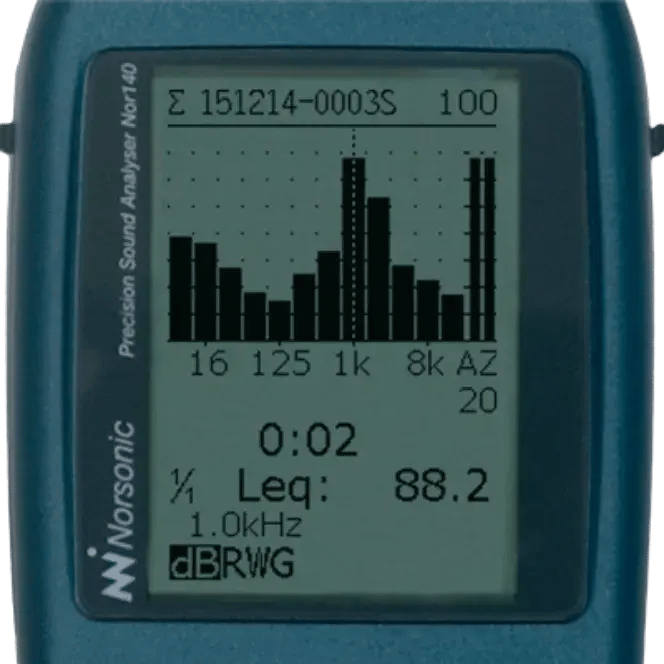

Nor140 Opsjon 1: 1/1 oltavspektrum 0,5 Hz – 16 kHz	Nor140 Opsjon 1: 1/1-oktavspektrum 8 Hz – 16 kHz	Nor140 Opsjon 1: 1/1-oktavspektrum A-vektet	Nor140 Opsjon 1: 1/1-oktavnumerisk tabell

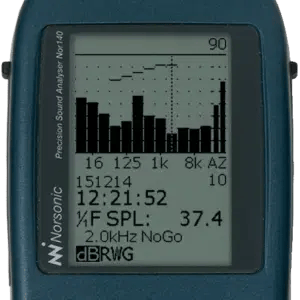

Opsjon 2: Referansspektrum med “Go/No Go” sammenligning

Sammenlign ethvert målt frekvensspektrum med et forhåndsvalgt referansespektrum.
Både øvre og nedre referansespektrum er tilgjengelig.
«Go/NoGo»-varsling for kvalitetskontroll.
TTL‑utgangssignal for automatiserte systemer.

Referansespektrumsfunksjonen brukes til å sammenligne et målt frekvensspektrum med et forhåndsdefinert spektrum. Den kan benyttes for 1/1‑oktav, 1/3‑oktav og spektrale vektingsnettverk. Det målte spekteret kan sammenlignes mot en øvre grense, en nedre grense eller begge deler. Dersom det målte signalet overskrider disse grensene, vises et «NoGo»-varsel på skjermen, og et digitalt signal settes på I/O‑porten. Dette er nyttig i en rekke anvendelser, blant annet produktkontroll og spektrumsammenligning.

Opsjon 2 krever at minst opsjon 1 er installert.

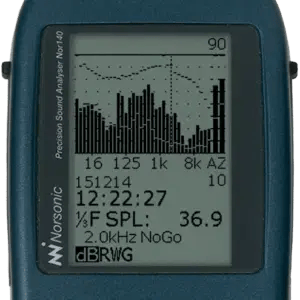

Nor140 Opsjon 2: 1/1-oktav referansspektrum	Nor140 Opsjon 2: 1/3-oktave referansspektrum

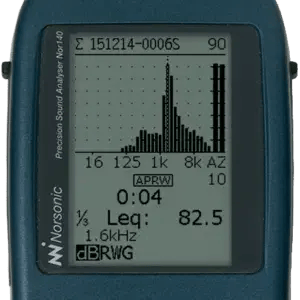

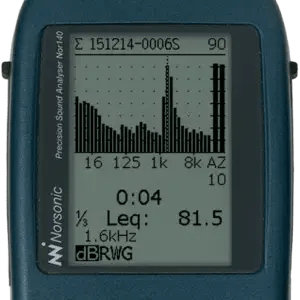

Opsjon 3: 1/3-oktav sanntidsfilter

Parallelle sanntids 1/3‑oktavfiltre dekker frekvensområdet 0,4 Hz–20 kHz i ett og samme område. Alle filtre oppfyller kravene i IEC 61260 klasse 1, digital IIR base 10, og ANSI S1.11‑2004 klasse 1 – med 120 dB «one‑range» også i filterbåndene.

Måleresultatene vises både grafisk og numerisk.

A‑veiing (forveiing) kan aktiveres på de viste resultatene.

Med opsjon 3 kan Nor140 utføre sanntids frekvensanalyse i 1/3‑oktav for frekvensbåndene 0,4 Hz til 20 kHz i ett område. Et begrenset frekvensområde 6,3 Hz–20 kHz kan velges for å unngå lavfrekvent støy. Da aktiveres et 3 Hz 3. ordens høypassfilter i det analoge inngangstrinnet for å hindre overstyring på grunn av lavfrekvent energi.

Det brede frekvensområdet kombinert med et fullt dynamikkområde på mer enn 120 dB gjør instrumentet godt egnet til både vibrasjons‑ og støymålinger.

Opsjon 3 krever at minst opsjon 1 er installert.

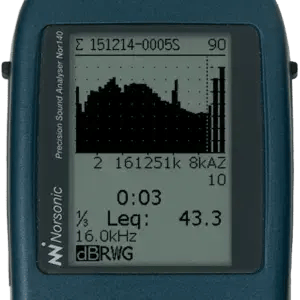

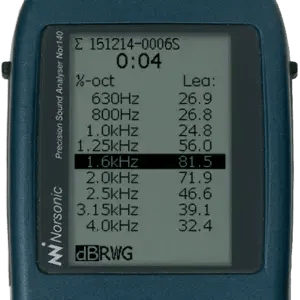

Nor140 Opsjon 3: 1/3-oktavspektrum A-vekting	Nor140 Opsjon 3: 1/3-oktavspektrum 0,4 Hz – 20 kHz	Nor140 Opsjon 3: 1/3-oktavspektrum 6,3 Hz – 20 kHz	Nor140 Opsjon 3: 1/3-oktav numerisk tabelle

Opsjon 4: Statistisk beregning av LN verdier

Beregner 7 faste LN‑verdier (L1 %, L5 %, L10 %, L50 %, L90 %, L95 % og L99 %).
Parallell beregning av 1 redigerbar LN‑verdi, fritt valgbar i området 0,1–99,9 %.
Statistiske beregninger basert på 0,2 dB klassebredder som dekker hele 130 dB måleområdet.
Parallell statistisk beregning på både A‑ og C-/Z‑veide nettverk.

Hvis sanntidsfiltre er installert (opsjon 1 eller 3), er statistiske beregninger også tilgjengelig for de enkelte filterbåndene.

Opsjon 4 legger statistisk fordeling til Nor140. Det vises åtte percentiler, hvorav én er brukerdefinert. Klassebredden er 0,2 dB over hele 130 dB området.

De statistiske beregningene benytter tidskonstanten F og gjelder både de spektrale vektingsnettverkene (A og C eller Z) og alle individuelle 1/1‑ og 1/3‑oktavbånd (der dette er aktivert). Back‑erase‑funksjonen, som sletter inntil de ti siste sekundene av innsamlede globale data ved gjenopptak etter pause, oppdaterer også statistikkbufferne for å sikre konsistente resultater.

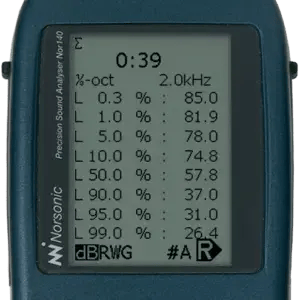

Nor140 Opsjon 4: Statical LN table

Opsjon 5: Parallelle tidskonstanter F, S og I

Samtidig måling med tidskonstantene F, S og I.
Parallell måling av tre ulike SPL‑, Lmin‑ og Lmax‑funksjoner basert på F‑, S‑ og I‑tidsveiing.
Parallell beregning av Leq, Leq,I, LE og LEI uten tidskonstant og med I‑tidsveiing samtidig.
De parallelle målingene med tre tidskonstanter er tilgjengelige både for A‑ og C-/Z‑veide nettverk.

Opsjon 5 aktiverer parallell måling med alle tidskonstanter samtidig. Hvis sanntidsfiltre er installert, er de parallelle tidsveiingsfunksjonene også tilgjengelige for hvert enkelt filterbånd.

Opsjon 6: Nivå vs. tid målinger

Måler støysignalets tidsforløp «Profile» (nivå versus tid) med forhåndsvalgt tidsoppløsning samtidig med den overordnede «Global»-målingen.
Valg av forhåndsdefinerte intervaller innenfor området 1 sekund til 199 timer.
Automatisk nivå‑versus‑tid‑lagring av LAeq, LAmax og LCpeak (eller LZpeak).
Automatisk multispektral lagring av Leq og Lmax dersom opsjon 1 er installert.
Nivå‑versus‑tid‑målingen fortsetter selv om Global‑målingen settes på pause.
Markører viser tydelig når målingen er pauset, stoppet eller gjenopptatt.
Sanntids grafisk og numerisk visning av nivå‑versus‑tid‑resultater.

Automatiske markører:

En pausemarkør settes inn i tidsprofilen i pausemodus. En opptaksmarkør settes inn når instrumentet gjør et lydopptak, og en overload‑markør settes inn hvis overstyring oppstår.

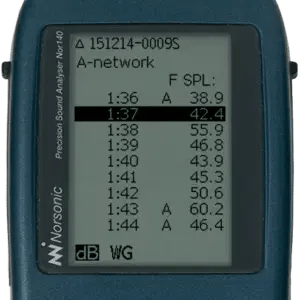

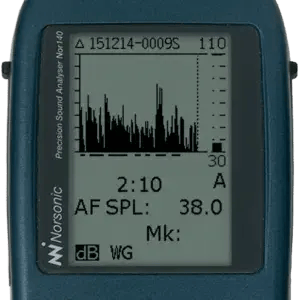

Nor140 Opsjon 6: L(t) numerisk tabell	Nor140 Opsjon6: Nivå versus tid

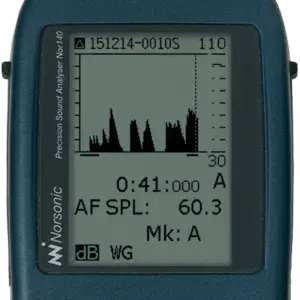

Opsjon 7: Utvidet nivå vs. tid måling

Valg av forhåndsdefinerte intervaller i området 25 ms til 199 timer.
Tidsoppløsning 5 ms for intervaller under ett sekund og 1 sekund for intervaller over ett sekund.
Fri valgbarhet av hvilke A‑ og C-/Z‑veide funksjoner som skal lagres for hvert forhåndsvalgte intervall.
Mulighet for å sette operatørmarkører under måling.
Valg av 3 ulike enkeltmarkører og 1 vekslemarkør (toggle).

Den utvidede tidsprofileringsmodusen gjør det mulig å logge Leq, Lmax, Lmin, Lpeak, Le og SPL for alle vektingsnettverk og frekvensbånd for tidskonstantene F, S og I parallelt, forutsatt at opsjon 5 (parallelle tidskonstanter) er aktivert. Brukeren kan velge å logge fra én til alle tilgjengelige parametere. Tidsoppløsningen er ned til 5 ms logging til minne. Dersom frekvensanalyseopsjonen er installert, kan disse verdiene også måles, både som tidsprofil‑multispektrumverdier og som globale verdier.

Brukerstyrt kildekoding: Med opsjon 7 får instrumentet åtte markørfunksjoner, hvorav fire er brukerdefinerte. Tre av disse er enkeltmarkører og én er en vekslemarkør.

Opsjon 7 krever at minst opsjon 6 er installert.

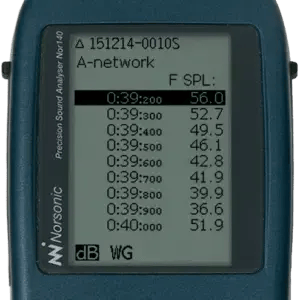

Nor140 Opsjon 7: L(t) med markører	Nor140 Opsjon 7: Tabell med markører

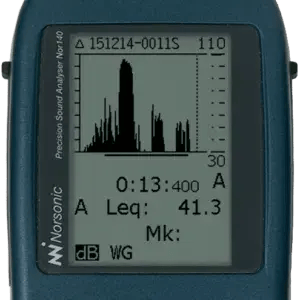

Opsjon 8: Lydopptak

Lagring av selve lydsignalet på SD‑kort eller i Nor140s interne minne.
Opptak kan trigges med ekstern håndbryter, nivåtrigger eller manuell tastetrykk.
Valgbar oppløsning: 8, 16 eller 24 bit.
Samplingsfrekvens: 12 eller 48 kHz.
Digital forsterkning: 0–96 dB.
Referansekalibreringstone kan legges inn i starten av det første opptaket i en måleserie.

Med opsjon 8 kan selve lydsignalet lagres på SD‑kort eller i instrumentets interne minne. Dette er spesielt nyttig for kildeidentifikasjon. Lydopptak kan trigges med ekstern håndbryter, nivåtrigger (krever opsjon 16) eller ved manuell tastetrykk.

Flere opptaksformater støttes, fra 8, 16 til 24 bit og med samplingsfrekvens 12 eller 48 kHz. Ved 48 kHz sampling kan det lagrede signalet brukes til videre etterbehandling. Nor140 har et stort dynamikkområde – over 120 dB. Det innebærer at hvis du spiller av signalet direkte på en PC, vil du i mange tilfeller ikke høre noe.

For å løse dette kan en digital forsterkning på 0–96 dB legges til det lagrede lydsignalet uten at dette påvirker kalibrering eller målte verdier. I tillegg kan du spille av en 10 sekunders referansetone – sinus, rosa eller hvit støy – i starten av en måling for å etablere et referansenivå ved senere avspilling av opptakene.

Opsjon 8 krever at minst opsjon 6 er installert.


Nor140 Opsjon8: Lt med markør for lydopptak

Opsjon 9: Etterklangstid

Etterklangsmåling basert på impuls- eller støyeksitasjon (krever opsjon 10).
Beregner både T20 og T30; bakoverintegrert nivåavkling for impulsmetoden.
Viser grafisk etterklangskurve for hvert frekvensbånd.
Dekker frekvensbåndene 63–8000 Hz for 1/1‑oktavfiltre.
Dekker frekvensbåndene 50–10000 Hz for 1/3‑oktavfiltre.
Målt etterklangstid kan lagres som wave‑fil.

Opsjon 9 krever at minst opsjon 1 er installert.

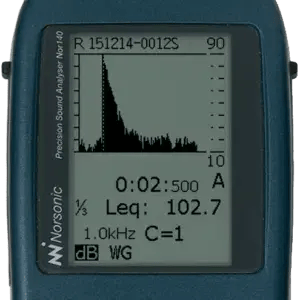

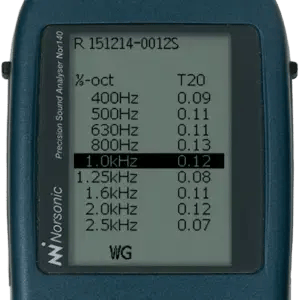

Nor140 Opsjon 9: Etterklangskurve	Nor140 Opsjon 9: Etterklangstider numerisk

Opsjon 10: Støygenerator

Genererer hvit eller rosa støy med justerbart utgangsnivå.
Synkronisering av støysignalet med start og stopp av målingen.
Muliggjør støyeksitasjon ved etterklangsmålinger når det brukes sammen med opsjon 9 Etterklangstid.
Automatisk spektrumsformingsfunksjon (spectrum shaper) for å redusere nivåforskjeller mellom nabobånd i tråd med kravene i ISO 140 del 3 og 4.

Signalgeneratoropsjonen genererer både hvit og rosa støy. Både impuls‑ og kontinuerlig støyeksitasjon støttes, noe som gjør støygeneratoren velegnet til både etterklangsmålinger og lydisolasjonsmålinger.

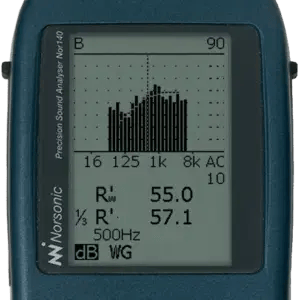

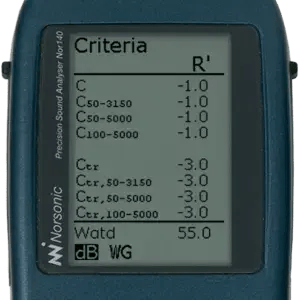

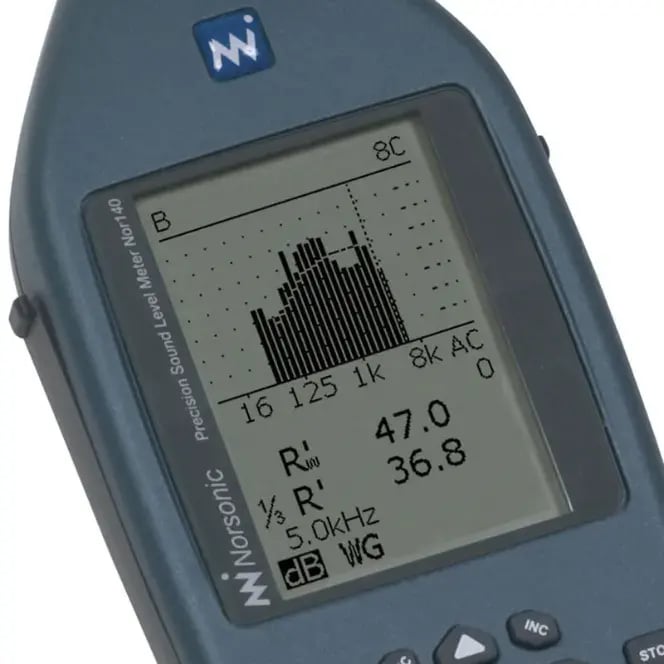

Opsjon 11: Bygningsakustikk

Utvider Nor140 til et komplett, ékanals bygningsakustikkinstrument.
Synkroniserer eksitasjon i senderommet med måleoperasjonen (opsjon 10).
Muliggjør rommiddelverdier av flere mikrofonposisjoner for lydnivå- og etterklangstidsmålinger for brukere av ISO 140/717:
- Beregner survey‑ og engineering‑klasse luftlydisolasjonsindekser R’w, D’n,w og D’nT,w.
- Beregner survey‑ og engineering‑klasse trinnlydisolasjonsindekser L’n,w og L’nT,w.
- Beregner korreksjonstallene C, Ctr og Ci, inkludert utvidede frekvensversjoner.
I kombinasjon med NorBuild kan også rating etter ASTM og andre nasjonale standarder beregnes.
Tillater fjernstyrt bruk sammen med Nor1028/3 CtrlBuild programvare.
Kan benyttes til trådløse målinger ved bruk av Nor520 Bluetooth‑transceiver.
Oppfyller kravene i survey‑standarden ISO 10052.

Opsjon 11 gjør Nor140 til en effektiv ékanals bygningsakustikkanalysator. Alle nødvendige parametere for måling av både luftlyd- og trinnlydisolasjon beregnes. Sammen med Nor1028 NorBuild rapportprogram tilbyr Norsonic en komplett og brukervennlig løsning for bygningsakustiske målinger.

Opsjon 11 krever at minst opsjon 1, 3, 9 og 10 er installert.


Nor140 Opsjon 11: Bygningsakustikk – Resultater	Nor140 Opsjon11: Bygningsakustikk – Korrektsjoner

Opsjon 12: Swept-Sine målinger

Nor140 kan utføre avanserte lydisolasjonsmålinger med Swept‑Sine‑teknikk når instrumentet brukes sammen med Nor850 rapporteringsprogramvare eller Nor1028 NorBuild.

Bygningsakustiske målinger basert på impulsresponsmetoden som beskrevet i ISO 18233.
Gjør det mulig å måle lydisolasjon og etterklangstid under krevende bakgrunnsstøyforhold.
Egnet for testing av skillekonstruksjoner med svært høy lydisolasjonsindeks.
Kan måle svært korte etterklangstider.

Opsjon 13: STIPA Taletydelighetsindeks (Speech Transmission Index)

Beregner STIPA‑taletydelighetsindeks.
Oppfyller kravene i IEC 60268‑16 utgave 5 for STIPA.
Standardisert eksitasjonssignal kan lastes ned fra våre nettsider for avspilling over et separat PA‑anlegg.

Bakgrunnsstøykorreksjon.

Med STIPA‑opsjonen blir Nor140 et effektivt verktøy for analyse av taletransmisjonskvalitet i offentlige rom. Metoden kan brukes til å sammenligne taletydeligheten på ulike posisjoner og under ulike driftsforhold i samme lytterom. STIPA erstatter den tidligere RASTI‑metoden og gir mer presise resultater.

En måling i én lytteposisjon tar om lag 13 sekunder. I motsetning til mange andre STIPA‑systemer kan Nor140 korrigere resultatene for bakgrunnsstøy. I tillegg vises alle beregnede delindekser, ikke bare én samlet STIPA‑verdi. Dette er særlig nyttig for rådgivere og ingeniører som optimaliserer romakustikk i lokaler der talekvalitet er kritisk.

Opsjon 13 krever at minst opsjon 1 er installert.

Opsjon 14: FFT måling

8000‑linjers FFT‑analyse med 1,46 Hz frekvensoppløsning.
Dekker frekvensområdet 1,46–9,6 kHz.
Visning både i ingeniørenheter og dB.
Forvalg av 1–1 028 571 middelverdier.
Svært nyttig ved feilsøking på roterende maskineri.
Oppfyller kravene til FFT‑analyse ved tonalitetsvurdering iht. ISO/DIS 1996‑2, anneks C (2005).
Skjermkomprimering i binær sekvens 1–64.

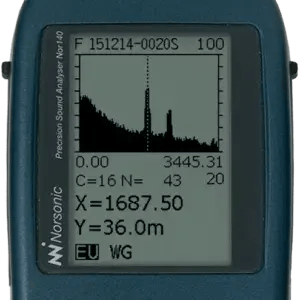

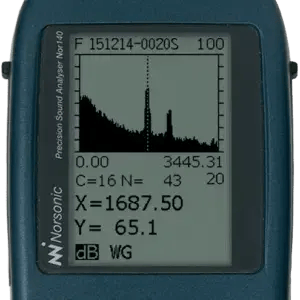

Nor140 Opsjon 14: FFT spektrum med dB	Nor140 Opsjon14: FFT spektrum med absolutte enheter

Opsjon 15: Lydeffekt

Beregner lydeffekt LWA basert på mange målinger på en tenkt halvkule eller en ‘eske’ over en støykilde som er plassert på en reflekterende flate.
Automatisk korrigering av bakgrunnsstøyen.
Tilfredsstiller kravene i ISO 3746 standarden.

Denne opsjonen gjør det mulig å beregne lydeffekten LWA basert på målinger i dB(A) uten behov for andre enheter. Dette er det perfekte verktøyet for å verifisere lydeffekten etter at utstyret er installert. Man blir ledet gjennom målingene med grafiske bilder – som gjør det enkelt og intuitivt å bruke!
Norsonic har også andre løsninger for måling av lydeffekt etter andre ISO-standarder som baserer seg på måling av 1/1- eller 1/3-oktav bånd og etterklangstid for korreksjon. Ta gjerne en titt på programvaren Nor850 Sound Power.

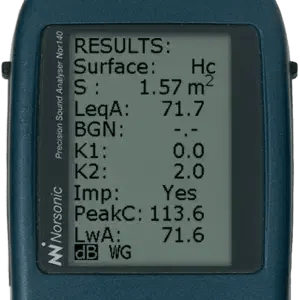

Nor140 Opsjon 15: Lydeffekt resultater

Opsjon 16: Trigger måling og lydopptak

Starter en måling basert på den interne klokke, et gitt nivå eller eksternt TTL-signal.
Trigging på nivå brukt i kombinasjon med repetert eller synkronisert lagring gjør Nor140 om til en enhet som automatisk detekterer hendelser.
Lydopptaket startes basert på klokke, nivå eller eksternt TTL-signal.
Måling og lydopptak kan startes uavhengig av hverandre.
Lydopptaket kan settes til å starte før triggebetingelsen inntrer slik at man også kan ta opp lyden før den har nådd et gitt nivå.

Bryter Nor263A kan brukes til å starte en måling eller et lydopptak. Dette kan sammen med Nor140 og en liten koffert danne et system som kan stå og måle på vanlig måte, og starte et lydopptak når knappen trykkes. Systemet kalles ‘Annoyance Recorder Kit’.


Nor140 Option 16: Trigger måling og lydopptak – betingelser

Opsjon 17: Audiometer kalibrering

Beregner frekvensen på rentonen, nivået og harmonisk distorsjon basert på 1/3-oktav frekvens spektrum.
Frekvensområde: 20 Hz – 17766 Hz
Frekvens nøyaktighet: 0.3%
Frekvens oppløsning: 0.1 Hz
Harmonisk distorsjon oppløsning: 0,1%

Opsjon 17 krever at minimum opsjon 1 og 3 er installert.

Audiometer kalibrering

Audiometri er test av hvordan man hører. Audiometri tester ut en persons grenseverdier i forhold til å oppfatte lyd ved hjelp av et audiometer. For å forsikre seg om at man får resultater man kan stole på, er det viktig at audiometrene blir kalibrert jevnlig i henhold til relevante standarder.

Nor140 kan utvides med opsjonen for audiometer kalibrering som gir mulighet for akustisk måling av frekvens og nivå på testsignalet som benyttes såvel som harmonisk distorsjon. Målingen tar bare 2 sekunder og gjøres på en intuitiv måte ved å presentere 1/3-oktav frekvens spektrum sammen med en resultattabell som inneholder verdiene for frekvens på testtonen, nivået i Z Leq (gjennomsnittlig lineær verdi) og harmonisk distorsjon.

Opsjon 18: Utvidet måleområde

Kompensasjon for mikrofonens egenstøy ved lave nivåer.
Korrigerer alle målte funksjoner for A‑ og C-/Z‑veiing.
Justerbare egenstøynivåer for bruk sammen med andre mikrofontyper.
Forbedrer nedre måleområde typisk med 7–10 dB.
Flytter måleområdet 10 dB oppover (f.eks. 25–147 dBA).
Muliggjør registrering av Lpeak‑nivåer opp til 150 dB uten å bytte mikrofon.

Opsjon 19: Fjernstyringsopsjon for tredjeparts systemintegratorer

Nor140 brukes i stor utstrekning som frontend i applikasjoner utviklet av systemintegratorer. Et typisk eksempel er TopSonic, et verdensledende selskap innen overvåking av flystøy. Nor140 er installert på en rekke flyplasser verden over som målefrontend for TopSonics overvåkingsprogramvare.

Nor140 tilbyr full fjernstyring og tilgang til alle måledata. I tillegg er det implementert spesialfunksjoner som støtter ulike dataformater og økt redundans for å sikre stabil drift 24 timer i døgnet, 7 dager i uken. Kontakt fabrikken for ytterligere informasjon.

Nedlastinger for Nor140

Software

USB drivers for Nor140 and Nor13x series

zip

01.10.24

Download

Instrument software

NorUpdate - version 1.6.01

zip

01.10.24

Download

Follow these steps when upgrading the firmware

Download the latest version of NorUpdate. This program must be installed on the PC from where you connect the instrument that shall be upgraded
Download and store the instrument firmware update pack. You may save it on any directory on your PC.
Unzip the instrument firmaware. You may be promted for a password. Contact Norsonic or your local dealer.
Start NorUpdate. Make sure that the path to files are set correctly. This is found in the “File menu”
Follow the instructions given in the NorUpdate sofware.

Nor140 sound level meter - version 4.0.1550

zip

14.03.24

Download

Nor140 sound level meter - version 3.0.1866

zip

01.10.24

Download

Technical notes

Measuring low noise levels with the Nor140

pdf

29.05.26

298kb Download

Software

USB drivers for Nor140 and Nor13x series

zip

01.10.24

Download

Instrument software

NorUpdate - version 1.6.01

zip

01.10.24

Download

Follow these steps when upgrading the firmware

Download the latest version of NorUpdate. This program must be installed on the PC from where you connect the instrument that shall be upgraded
Download and store the instrument firmware update pack. You may save it on any directory on your PC.
Unzip the instrument firmaware. You may be promted for a password. Contact Norsonic or your local dealer.
Start NorUpdate. Make sure that the path to files are set correctly. This is found in the “File menu”
Follow the instructions given in the NorUpdate sofware.

Nor140 sound level meter - version 4.0.1550

zip

14.03.24
