Mikrofoner/Forforsterkere

Nor1447

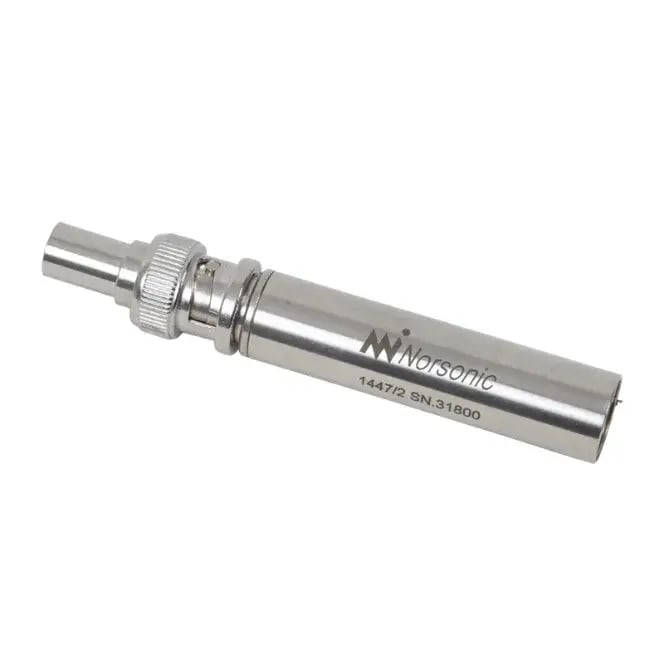

Forforsterker‑BNC‑adapter og mikrofonekvivalent

Linjeinngangsadapteren Nor1447 gir en BNC‑linjetilkobling til en ½" forforsterker. Hovedbruken er å koble et elektrisk signal til en mikrofonforforsterker, men den kan også brukes til å koble en føler, for eksempel en akselerometer, til høyimpedansinngangen på en mikrofonforforsterker eller fungere som en «dummy‑mikrofon».

En innebygd skjermet kondensator i serie med linjesignalet hindrer polarisasjonsspenningen i å skade signalkilden (gjelder ikke Nor1447/S). Signaldempingen er liten takket være utformingen med en skjermet kondensator som er koblet til guard‑ringen på forforsterkeren.

Den mest brukte versjonen er Nor1447/2, som har en kapasitans tilsvarende en ½" mikrofon. Andre versjoner med annen kapasitans er tilgjengelige. Merk at alle versjoner er beregnet for tilkobling til en ½" forforsterker. Hver enhet er individuelt kalibrert og leveres med kalibreringssertifikat for kapasitansen (unntatt Nor1447/S).

Get a quote

Få et tilbud

The following versions are available:

Følgende versjoner er tilgjengelige

Nor1447/S – Direkte tilkobling uten seriekondensator
Nor1447/L – Versjon med lav inngangskapasitans, C = 2 pF eller 6,8 pF
Nor1447/2 – Erstatter en ½" mikrofonbelastning, C = 18 pF

Bruk av Nor1447 som mikrofonekvivalent – «dummy‑mikrofon»

En mikrofonekvivalent brukes hovedsakelig for å bestemme det elektriske egenstøyet til en lydnivåmåler. Mikrofonen erstattes av mikrofonekvivalenten. Siden mikrofonekvivalenten har en impedans som ligner på mikrofoninnsatsen, men ingen følsomhet for det akustiske feltet, vil nivået som vises på lydnivåmåleren tilsvare det elektriske egenstøyet til lydnivåmåleren inkludert forforsterker.

Kondensatoren som benyttes i Nor1447 er av høy kvalitet for å minimere mikrofoneffekten fra selve kondensatoren.

Alle enheter (unntatt /S og /L) leveres med en BNC‑kortslutningsplugg. En 1447/x med tilkoblet BNC‑kortslutningsplugg tilsvarer en mikrofonekvivalent.

Metoden kan ikke brukes til måling av det termodynamiske støynivået fra selve mikrofoninnsatsen.
